一、用途和適用范圍

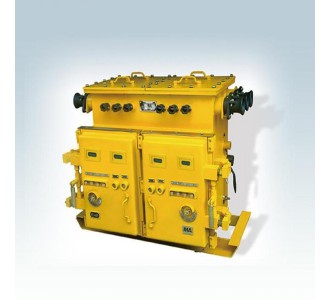

1、QJZ-2×80A、120A/1140V、660V、380V SF礦用隔爆型雙電源四回路真空電磁起動器用于煤礦井下，交流50Hz，額定電壓至1140V，額定電流至120A的線路中。本起動器是本公司針對煤礦井下大量使用風機而開發的。用于掘進面開口、及排放瓦斯時控制風量的要求。開關保護系統采用單片機技術，性能可靠，動作準確。當供電電路中出現過載、短路、斷相時能自動切斷電源。本起動器可以分別控制兩臺對旋式風機，也可以控制一臺對旋式風機、當這臺因故障停機時，另一臺則自動起動，產品符合GB3836-2010和MT111-2008標準的規定。

2、風機智能綜合保護器是新型高性能系列微機保護產品之一，主要應用于工業系統交流50Hz，標稱電壓在1140V及以下電網中，改善供電電壓質量的控制裝置。本裝置以單片機為核心，輔以工業級外圍芯片，精密小型互感器，小型專用繼電器，以及科學的算法，保護可靠靈敏，測量精度高。采用多種抗干擾措施，使裝置具有極高的抗干擾能力。在裝置的設計上，采用標準化、模塊化硬件設計，高精度的A/D轉換，電源為AC24V。在用戶介面上，采用大屏幕液晶，漢化顯示，菜單式操作指示，極大的方便了用戶操作，有效地防止了誤操作的發生。裝置能存貯一套定值，并可在線查詢、修改，具備事件、遙測、遙信遠傳等功能。具備完備的自檢功能，故障定位到主要芯片。裝置配帶有隔離RS-485/232標準通訊接口，通訊方式可采用通信電纜線。

二、 使用條件

1、 海拔不超過2000m,周圍環境壓力為80kPa～110kPa;

2、 周圍空氣環境溫度為-5℃～+40℃；

3、 周圍空氣相對濕度不大于95%（+25℃）；

4、 在有甲烷混合物及煤塵爆炸危險的煤礦井下；

5、 須能防止水或其他液體侵入起動器內部和無破壞金屬及絕緣的氣體和蒸汽的環境中；

6、 無劇烈震動、顛簸以及與水平面的安裝傾斜度在15°以下的環境中；

7、 安裝類別I類；

8、 污染等級3級。

三、防爆形式及防爆標志：

3.1防爆形式：隔爆型

3.2防爆標志：ExdI

四、主要技術特征：

1主要技術參數：

1、額定電壓：380V；660V；1140V；

2、額定電流：80A；120A；

3、額定工作制：長期工作制；

4、極大分?jǐn)嗄芰Γ?400A

5、短路保護動作時間:0～300毫秒可調;

6、電流整定范圍：10A～120A。

7、機械壽命不少于10萬次

8、隔離開關分?jǐn)嗄芰Γ?Ie

五、運輸、儲存

1、產品在無包裝箱吊運時，吊繩可置于產品的出線管下，起吊和吊運要緩慢進行，

2、 運輸中要防潮、防雨淋、防塵、不準翻滾和倒置，

3、產品應存放在沒有雨雪侵入，空氣流通和相對濕度不大于90%（25±5℃）溫度在-25℃—+40℃的倉庫中保存.
