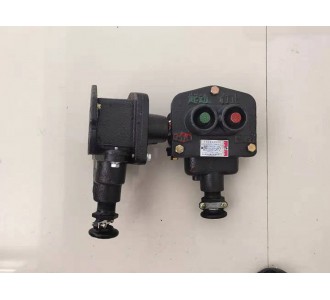

BZA1-5/36-1、2、3礦用隔爆型控制按鈕
使用范圍及用途：
控制按鈕適用于含有爆炸性氣體（甲烷）混合物的煤礦井下，在家交流50Hz、電壓36V的供電系統中，對信號、電磁啟動器等設備進行遠程控制，其中一鈕用于單向點動，二鈕用于單向起動，三鈕用于可逆起動。
主要特征：
1本系列按鈕主要有隔爆外殼、接線盒及電纜引入裝置、按鈕元件、按鈕控制桿等零部件組成。
2殼體與上蓋，殼體與接線盒是以平面隔爆接合面通過螺栓等緊固件連接；接線柱、按鈕控制桿是以圓筒隔爆接合面通過緊固件與殼體及上蓋安裝；引入裝置用于引進電源電纜。
主要技術參數：
型號 按鈕數 額定電壓V 額定電流A 引入電線外徑Φmm 長*寬*高mm
BZA1-5/36-1 1 36 5 12-15 254*136*145
BZA1-5/36-2 2 36 5 12-15 261*185*145
BZA1-5/36-3 3 36 5 12-15 270*232*145
BZA10-5/127(36)V-1,BZA10-5/127(36)V-2,BZA10-5/127(36)V-3礦用隔爆型控制按鈕
一、適用范圍與用途
BZA10系列礦用隔爆型控制按鈕(以下簡稱按鈕)，主要適用于具有爆炸性氣體(甲烷)混合物的煤礦井下，接入36V及以下的控制線路中，直接與接觸器配合，對信號、電磁起動器等設備進行遠距離控制。其中一鈕用于單向點動，二鈕用于單向起動，三鈕用于可逆起動的控制線路中。按鈕在下列條件下正常工作：
1海拔不超過2000m；
2環境溫度-20℃～+40℃；
3空氣相對濕度不大于95﹪(+25℃時)；
4在有甲烷爆炸性氣體混合物的煤礦井下；
5在無破壞金屬與絕緣的氣體和蒸氣的環境中；
6安裝類別:Ⅲ類；
7污染等級:3級。
二、型號含義
主要參數
1產品執行標準
MT 624-2007 煤礦用隔爆型控制按鈕
2防爆型式：礦用隔爆；
防爆標志：ExdI；
3按鈕的主要技術參數見表：
型 號 按鈕數 額定電壓(V) 額定電 電纜
流(A) 外徑mm
BZA10-5/127(36)V-1 1
BZA10-5/127(36)V-2 2 36 5 19
BZA10-5/127(36)V-3 3
四、產品結構
1本系列產品由隔爆外殼、接線盒、按鈕元件、按鈕質堵板壓緊密封，以保證其防爆性能。
2殼體、上蓋、接線盒之間以平面隔爆面與螺栓連接接線柱、按鈕控制桿以圓筒隔爆面與殼體或上蓋連接。
3使用前必須檢查隔爆面和隔爆結構是否符合標準規定。
4使用中若不引接電纜的出線通口，必須用≥2mm的鋼控制桿等零部件組成。
5使用中應定期檢查防爆面是否有銹蝕及破損，發現問題應及時處理合格后方能使用。
五、使用與維護
警告：打開接線腔或上蓋時，必須切斷前級電源
1電源線與內連接線必須保持規定的電氣間隙與爬電距離。
2使用與維護時，應防止隔爆面碰撞，上蓋時應將隔爆面擦試干凈，涂204-1置換型防銹油,以防生銹。
六、訂貨須知
訂貨時應注明產品型號及名稱、額定電流、額定電壓按鈕數、訂貨數量。例：訂購BZA1-5/36-2礦用隔爆型控制按鈕，額定電壓：36V、額定電流：5A、2鈕15臺。
?
