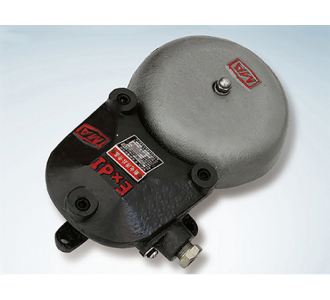

適用范圍及用途：

電鈴主要適用于具有爆炸性氣體（甲烷）環境的煤礦井下，在127V供電網絡中，接收信號開關、控制按鈕的信號發出斷續或連續的音響，作信號聯絡或警示之用。



主要特征：

接收信號開關、控制按鈕的信號，發出斷續或連接的音響。



主要技術參數：



型號：                BAL1-127

額定電壓               127V

額定電流               0.35A

交流電源額定頻率        50Hz

音響半徑                150m

工作制              短期工作制



電鈴在下列條件應能正常工作：

a、海拔高度不超過2000m；

b、周圍環境溫度為－20℃～＋40℃；

c、空氣相對濕度不大于95%（＋25℃時）；

d、在有爆炸性氣體（沼氣）混合物的礦井中；

e、在無明顯搖動和沖擊振動的地方；

f、污染等級：3級；

g、安裝類別：Ⅲ類。

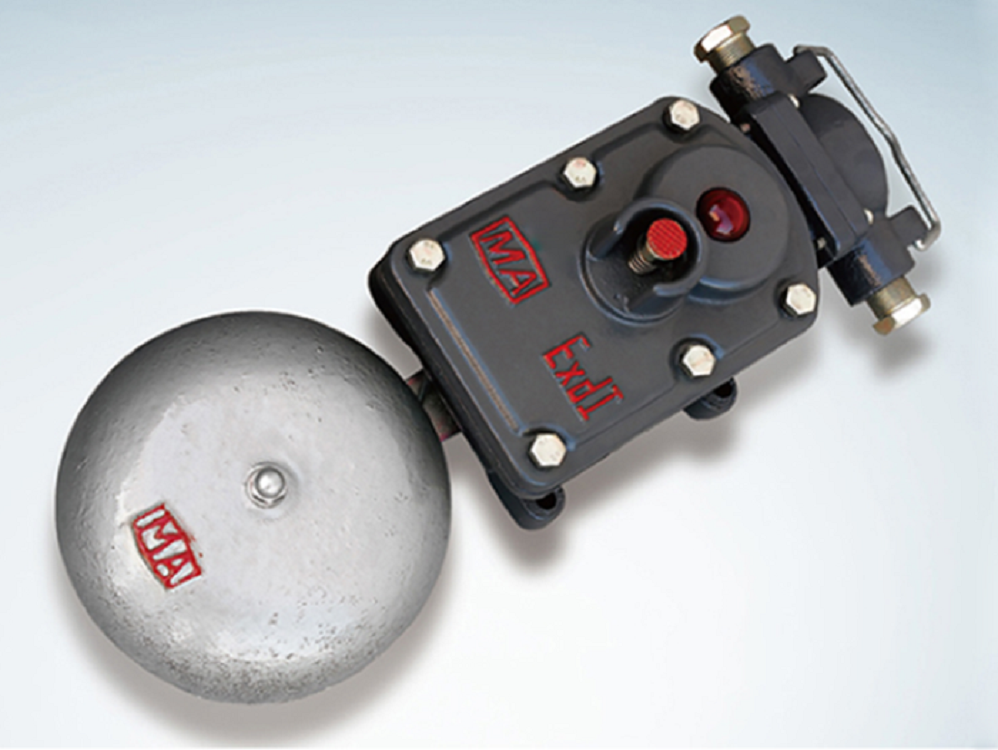

電鈴由隔爆主腔,接線腔和電鈴三部分組成，主腔與蓋之間接線腔與蓋之間均采用平面接合面隔爆型式,兩者之間通過螺栓連接。接線腔設有電纜引入裝置，用于電源的引人和控制電源的引出。主腔內裝有電磁鐵和電鈴開關，通過襯板與殼體連接。主腔蓋上裝有開關按鈕和指示燈，并采取了隔爆措施。電鈴內的電磁鐵接至到127V或36V電源上，通過控制按鈕來接通電源，電流通過電磁鐵，產生振動并帶動擺桿上的鈴錘撞擊鈴碗發出音響信號，同時指示燈發出閃爍，實現執行信號。



電鈴在安裝前，應檢查銘牌上的參數是否與實際使用情況相符之后再進行安裝。打開接線腔蓋，將電源電纜通過引入裝置進入到接線腔內，把電纜線接至到接線端子上，通過螺姆，墊圈將線壓緊合上蓋緊固螺栓，旋緊引入裝置的壓緊螺姆，將外殼的接地線接至井下接地網上。



電鈴在使用過程中，應定期檢查隔爆接合面間隙是否符合要求，隔爆面有無銹蝕和損傷現像，若有應及時處理。檢查橡膠密封圈有無老化和破損現像，若有應及時更換。檢查鈴聲不清脆時，可旋轉鈴碗或扳動錘桿調節。



產品在運輸過程中，不應發生強烈碰撞和振動，應有防止遭受水雨侵襲和防塵的保護措施。產品應儲存在空氣流通、相對濕度不大于90%（+25℃）的倉庫中。

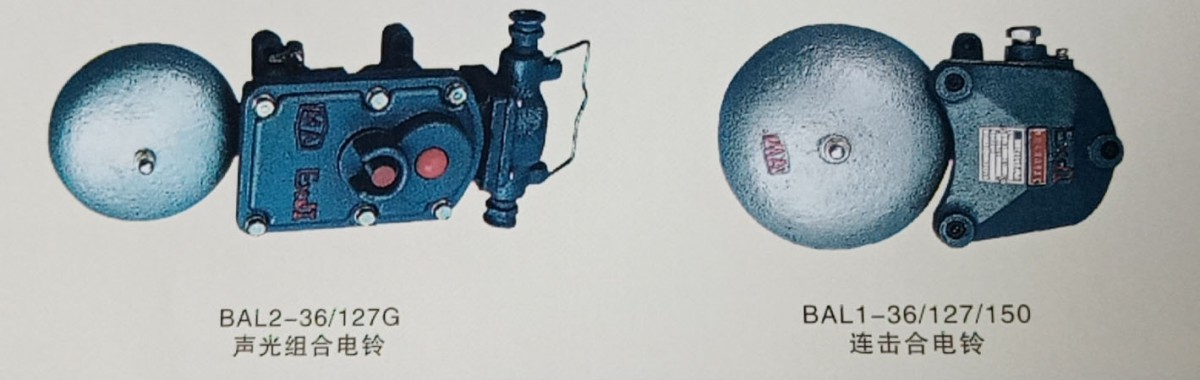

適用范圍及用途：

聲光組合電鈴適用于具有爆炸性氣體（甲烷）混合物的煤礦井下，在交流50Hz，電壓36V或127V的供電網絡中，以聲光信號就地表達或遠距離傳送警示性信息。接收信號開關、控制按鈕的信號，發出斷續貨連續的音響，作信號聯絡或警示之用。



主要特征：

1.接受信號開關、控制按鈕的信號，發出斷續或連接的音響。

2.聲光信號結合提高了遠距離傳送警示信息的分辨力。

3.電磁鐵由鐵芯、線圈等件組成，36V與127V可通過芯體上的端子來管切換。



主要技術參數：

型號：BAL2-36（127）G

額定電壓：36v、127v

額定電流：0.9A、0.35A

額定電源頻率：50Hz

光信號傳送半徑：150m

音響半徑：150m



產品特點：

 1、殼體和蓋采用鑄鐵制成，二者以平面隔爆面通過螺栓等緊固件連接，表面高壓靜電噴塑；



 2、透明罩增加保護網,保護透明罩不易破；



 3、信號的表達方式為揚聲器發聲，燈泡發光顯示；



 4、通過揚聲器發出＞85dB的聲響信號和通過燈泡發光在30米內可見的光信號。
