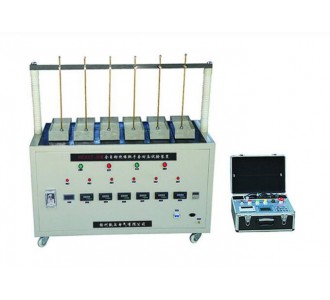

耐壓試驗裝置由高壓測試裝置和數據處理裝置兩大部分組成。高壓測試裝置外型美觀，采用不銹鋼專用容器，結構合理安全，柜體采用靜電噴涂，防潮防腐，數據處理裝置采用單片機控制，集信號采集轉換處理及控制功能于一體，技術含量高。
       本設備廣泛適用于供電、發電等電力企業。按《規程》要求對絕緣靴、絕緣手套進行智能化絕緣性能預防性試驗。
本設備具有以下功能：
       1、被測試件的額定電壓值、泄漏電流值及試驗時間可人工設定；
       2、自動升高測試電壓和降低測試電壓，無需人工調節；
       3、測試過程由微電腦控制，自動完成檢測過程；
       4、自動打印，測試報告；
       5、采用遠程有線自動化操作，高低壓分離，安全可靠；
       6、采用不銹鋼專用容器，可同時檢測1-6個試件
       7、試驗過程中漢字菜單顯示，人機對話操作，操作過程簡單方便；
       8、采用高質量電腦智能型UPS，充電時間短，使用時間長；
       本設備具有自動化程度高，測試精度高，控制功能強大，且操作簡便，人機界面友好，安全可靠。應用本系統將極大地提高檢測工作效率。
二、工作原理：
       使用時，最多6個試件放置于不銹鋼專用容器中，由電動調壓器和高壓試驗變壓器產生的0～30KV的高壓作為正極施加于試件上，根據預先設定的測試電壓對實際電壓進行調節，使測試電壓和實際電壓相同。這時將一路電壓信號和多達6路電流信號通過遠程通訊電纜傳送至數據處理裝置，數據處理裝置對信號進行采集，放大及轉換，并對電壓信號與額定電壓進行比較，根據不同情況，啟動降壓與升壓繼電器，同時它還監測六路電流的大小，如果六路電流中任一路的泄漏電流超過額定電流，則微電腦啟動故障繼電器對應回路的指示燈亮，高壓測量裝置也發出聲光報警。如果六路電流都正常，則試驗時間結束后，測試電壓降至零，可能要求打印出測試報告。
三、系統組件：
       系統由高壓測試裝置和數據處理裝置組成；
       高壓測試裝置主要組成部分有：試驗臺柜體、絕緣靴專用容器，絕緣手套專用容器、電動調壓器、試驗變壓器、數顯電壓表、數顯電流表及電氣控制部分。
       數據處理裝置主要組成部分有：鋁合金箱體、微型打印機、液晶顯示屏、鍵盤板、主板、開關電源及遠程通訊控制電纜。
四、安裝連接說明：
        電氣連接：
       1、本試驗臺地線必須良好，可靠接地；
       2、本試驗臺電氣連接都采用插頭連接，簡便實用：
       3、裝置上三眼插座接220V電源，5芯插頭接試驗變壓器。控制裝置上三眼插接220V電源，兩者之間14芯插座接遠程通訊電纜；兩者之間10芯插座接遠程控制電纜；
       試件放置：
      （a）試絕緣靴：把絕緣靴專用容器放于絕緣板上，浸水海綿放入容器中，絕緣靴放于海綿上，絕緣靴中放入直徑4mm鋼珠，高度不小于15mm，調節試件導電桿，使之伸入到鋼珠中，不放試件的導電桿取下。
      （b）試絕緣手套：把絕緣手套專用容器放于絕緣板上，在容器中放入自來水，在絕緣手套中也放入自來水，然后浸入專用容器中，調節導電桿長度，使之伸入到水中，絕緣手套內外水平面呈相同高度，露出水面應該擦干。
五、使用說明：
       1、請用戶自行安裝電源總開關：本機使用220V，50Hz交流電，額定電流不小于5A；
       2、工作環境：室內溫度： 0℃～＋40℃，濕度：0～50％；
       3、安裝尺寸：高壓測試裝置：1350mm（長）×550mm（寬）×1500mm（高）
                              數據處理裝置：450mm （長）×300mm（寬）×190mm （高）
       4、設備重量：高壓測試裝置：50Kg
                              控制裝置：5Kg
