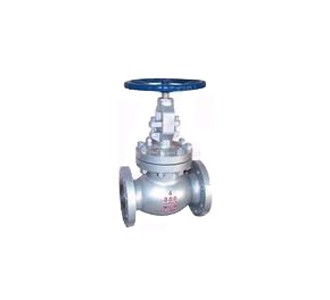

①產品的設計制造符合美國國家標準ANSI BI16.34，美國國家標準BS1873等國外先進標準要求。②閥體外型為桶形或流線形，造形美觀，流道形狀為直通式，流體阻力小。③關閉件（閥瓣）與閥座密封采用錐面密封，關閉力小，耐沖刷，密封可靠。④閥座可為更換式閥座，可任意組合與關閉件密封面材料的配對，以滿足各種工況要求，延長使用壽命。
采用標準
|
名稱
|
截止閥
|
|
設計標準
|
BS1873 JIS B2071-2081
|
|
結構長度
|
ANSI B16.10，JISB2002
|
|
配管法蘭
|
ANSI B16.5、JIS B2212-2214
|
|
對焊端尺寸
|
ANSI B16.25
|
|
檢驗與試驗
|
API598、JIS B2003
|
|
傳動方式
|
手動、電動、傘齒輪動
|
|
壓力等級或公稱壓力
|
殼體試驗
|
密封試驗
|
|
|
高壓液密封
|
低壓氣密封
|
||
|
150Lb、PN2.0MPa
|
2.94
|
2.16
|
0.6
|
|
300Lb、PN5.0MPa
|
7.67
|
5.62
|
|
|
600Lb、PN10.0MPa
|
15.3
|
11.23
|
|
|
JIS10K
|
2.1
|
1.6
|
|
|
JIS20K
|
5.1
|
3.8
|
|
|
零件名稱
|
材料
|
|||||||
|
閥體
閥蓋 閥瓣 |
ASTM A216 WCB
|
ASTM A351
CFB |
ASTM A351
CF8M |
ASTM A351
CF3 |
ASTM A351
CF3M |
|||
|
閥桿
|
1Cr13
|
0Cr18NI9
|
0Cr17NI12Mo2
|
00Cr19NI10
|
00Cr17NI14Mo2
|
|||
|
f6a
|
304
|
316
|
304L
|
316L
|
||||
|
上密封座
|
1Cr13(f6a)
|
本體
|
||||||
|
閥瓣
|
密封面
|
13Cr
|
STL
|
STL
|
本體 STLR STL
本體 本體 STL
|
|||
|
閥座
|
13Cr
|
13Cr
|
STL
|
|||||
|
填料
|
柔性石墨復合環+YS450F
|
≤200℃聚四氟乙烯或四氟乙烯編織填料
＞200℃柔性石墨環+柔性石墨編織填料 |
||||||
|
墊片
|
柔性石墨復合墊（芯板：碳鋼或不銹鋼）不銹鋼帶/柔性石墨纏繞墊
|
|||||||
|
中法蘭螺栓
|
350CrMo
ASTM A193 B7 |
OCr18N19 ASTM A193 B8
|
||||||
|
中法蘭螺母
|
45
ASTM A194 2H |
OCr18N19 ASTM A193 8
|
||||||
|
閥桿螺母
|
ZCuA110Fe3
|
|||||||
|
手輪
|
可鍛鑄鐵、球墨鑄鐵、鑄鋼
|
|||||||
|
適用工況
|
適用介質
|
水、蒸汽、油品等
|
硝酸等腐蝕介質
|
醋酸等腐蝕介質
|
強氧化性介質
|
尿素等腐蝕性介質
|
||
|
適用溫度℃
|
-29-425
|
-40-200（超出該溫度范圍、請在訂貨時注明）
|
||||||
注：如法蘭密封面采用凸面以外的型式，請在訂貨時注明。
?
