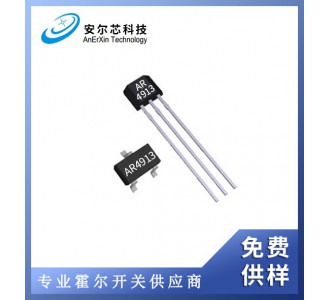

高靈敏霍爾元件AR4913一款基于混合信號CMOS 技術的無極性霍爾開關，這款I(lǐng)C 采用了先進的斬波穩定技術，因而能夠提供準確而穩定的磁開關點。在電路設計上，AR4913提供了一個內嵌的受控時鐘機制來為霍爾器件和模擬信號處理電路提供時鐘源，同時這個受控時鐘機制可以發出控制信號使得消耗電流較大的電路周期性的進入“休眠”模式；同樣通過這個機制，芯片被周期性的“喚醒”并且根據預定好的磁場強度閾值檢測外界穿過霍爾器件磁場強度的大小。如果磁通密度高于“操作點”閾值或者低于“釋放點”閾值，則開漏輸出晶體管被驅動并鎖存成與之相對應的狀態。而在“休眠”周期中，輸出晶體管被鎖定在其先前的狀態下。在電池供電應用中，這種設計對于延長工作壽命提供了最好支持。
AR4913的輸出晶體管在面向封裝標示一面存在一定強南極或北極磁場時被鎖定在開狀態，而在無磁場時鎖定在關狀態。
產品特性
2.0-5.5V 電池應用
磁開關點的高靈敏度高穩定性
抗機械應力強
數字輸出信號
無極性的開關
