裝配式圍井參數：
|
產品名稱 |
裝配式圍井 |
重 量 |
19.5kg/17.5kg/16kg |
|
單元圍板寬 |
1.0m / 1.0m / 1.0m |
單元圍板高 |
1.5m / 1.2m / 1.0m |
|
固定件鋼管尺寸 |
2m×φ21mm/1.7m×φ21mm /1.5m×φ21mm |
土工濾墊尺寸長寬厚 |
1.0m×1.0m×0.01m |
|
土工織物尺寸長寬厚 |
1.4m×1.4m×0.005m |
粉砂孔徑 |
o95=0.07-0.15 (mm) |
|
細砂孔徑 |
o95=0.15-0.28 (mm) |
中砂孔徑 |
o95=0.25-0.35 (mm) |
|
材 質 |
圍板材質為鋼 PVC 玻璃鋼 |
||
|
作 用 |
搶護堤壩管涌破壞險情 |
||
|
特 點 |
施工、搶險強度低、裝配靈活、適應性強、便于運輸、可重復使用等 |
||
功能：

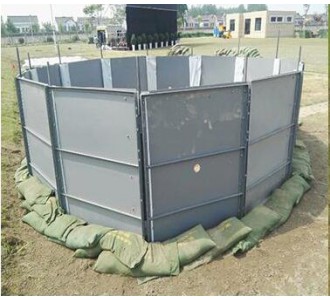

裝配式圍井是搶護管涌的新設備。利用防水板等裝備組成具有一定高度的圍井，通過井內滲水不斷增多所產生的壓力，減少滲漏動水壓力，使滲漏流動的土顆粒恢復穩定。該圍井具有搶護速度快、效果好和可重復利用等優點，為國家防汛儲備物資。
1.基本要求
裝配式圍井是由單元圍板、固定件、排水系統、止水系統四部分分裝組成，主要用于搶護堤壩管涌破壞，是搶護堤防管涌的有效措施之一。其作用原理是使圍井內保持一定的水位，降低管涌孔口處的水力坡降，減少動水壓力，使管涌流動的土顆粒恢復穩定，從而達到抑制管涌破壞和繼續發展的目的。
2.技術參數要求
2.1單元圍板：
圍板應以不銹鋼為基材，以不銹鋼方管為支撐框架。每塊圍板設置連接件，連接件為鋼環，鋼環直徑30-35mm、長度6-8cm，數量4個。圍板間用鋼管和鋼環連接固定。圍板尺寸：寬1m、高為1.2m，不銹鋼板的材質應為304不銹鋼，其物理力學性能指標及允許偏差應符合表1.1的要求。圍板支撐框架的材質應為不銹鋼方管，不銹鋼方管規格為L40×40×4，其
?
