|
||||||||||||||||||||||||||
技術優點
•具有很好的高滲透性、抗裂性、耐老化性及耐酸堿性能，對各種材料都有很好的粘合力。
•1高強滲透性聚合物砂漿是由乳液和無機粉料雙組分組成，是一種既具有高分子材料的粘接性，又具有無機材料耐久性的新型混凝土復合材料；
•抗壓強度高，固化迅速，粘接性能好；有很好的保水性能和抗裂性、高耐堿性、耐紫外線；操作簡便，可潮濕基層施工，綠色環保。
•施工步驟簡單、方便，耐久性與混凝土同步，縮短工期，可確保經濟性，新型灰漿解決了以往有機材料在加固應用中耐高溫耐老化的問題，質量得到提高。
•材質同以往的混凝土類似，使用附著力優秀的滲透性聚合砂漿，提高界面的附著力及施工性。
•使用耐久性優于以往混凝土的滲透性聚合灰漿，在惡劣的條件下也可使用。

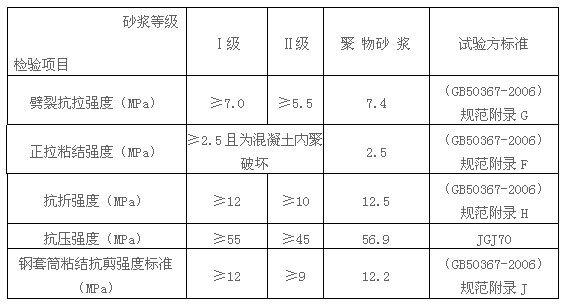

高強滲透性聚合物砂漿性能指標
注：1.檢驗應在澆注的試件達到28d養護期時立即進行，若因故推遲檢驗日期，除應征的有關方同意外，尚不應超過3d.
2.表中的性能指標除標有強度標準值外，均為實驗室標準試驗條件下的標準值.
適用范圍
•適用鋼絲繩網片—聚合物砂漿外加層結構工程加固。
•適用于結構易彎曲的所有結構物，特別適用于土木建筑的代表性彎曲結構--鋼筋混凝土橋梁的平板及橫梁上。
•適用于橋墩中央部位及主塔軸部和高速公路水泥路面的龜裂部位。同以往的鋼筋混凝土結構具有同樣的體系。
•鋼筋混凝土梁、柱、板、墻等結構的抗震加固改造工程。
•混凝土出現蜂窩、漏洞、裂縫、保護層破損、漏筋等缺陷時面層修補工程。
•加厚保護層、凹凸表面的抹平、舊混凝土表面修復等，提高混凝土的耐久性。
施工方法
•基層處理：基層表面應平整、粗糙、清潔、無油污、無浮灰，不應有起砂、空鼓、裂縫等現象。施工前應用高壓水槍沖洗并保持潮濕狀態，但不得有積水。界面粘結時可預先涂刷高強滲透性聚合物砂漿界面處理劑。
•掛 網：按設計要求進行網片下料、安裝鋼絞線端部拉環、鉆孔、鋼絞線網固定、調整定位。
•材料配制：按質量比將材料按粉料：乳液=5∶1的重量比稱取放置。將實際用量90%的乳液先倒入攪拌罐中，再加入粉料攪拌1～2分鐘。再將剩余的10%的乳液倒入罐中攪拌均勻即可。配好的漿料應在0.5～1小時內用完。
•施 工：在潮濕的混凝土基層表面先均勻涂一遍聚合物砂漿底涂料（粉料：乳液按重量比3∶1），邊涂刷邊抹聚合物砂漿。RD-101高強滲透性聚合物砂漿一次施工面積不宜過大，應分條分塊錯開施工，每塊面積不宜大于10㎡，錯開施工的間隔不應小于24小時。分層施工時，留縫位置應互相錯開。
•RD-101高強滲透性聚合物砂漿攤鋪完畢后應立即噴水壓抹并一次抹平，不宜反復抹壓。遇有氣泡時應刺破，表面應密實。立面或頂面的面層厚度大于10mm時應分層施工。每層抹面厚度宜為5～10mm，待前一層指觸干時方可進行下層施工。
•養 護：高強滲透性聚合物砂漿施工后，表面指觸干燥后應進行噴霧養護或覆蓋草簾、麻袋等保持潮濕。養護溫度不底于5℃。RD-101高強滲透性聚合物砂漿施工24小時后，覆蓋塑料布潮濕養護7天，有條件時可定時灑水于表面。
驗 收
•施工驗收按照《混凝土結構加固設計規范》（GB50367-2006)中附錄P中規定和《鋼筋混凝土工程施工驗收規范》（GB50204)D《聚合物砂漿》北京地標有關規定驗收。
包裝及貯存
•包裝：粉料50kg/袋，乳液20kg／桶, 在5℃以上通風干燥處貯存并防止陽光直射；冬天應防止凍結。
•保質期為六個月。超出保質期后應復檢合格方可施用。
?
通過認證?
