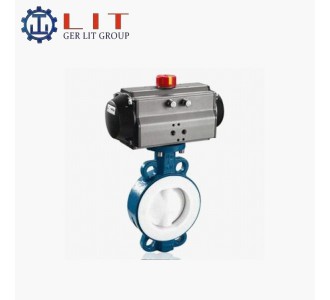

進口氣動襯氟蝶閥
德國LIT力特閥門！經久耐用，價格適中，質量好，交貨快捷，技術指導，性價比高=力特是您正確的選擇！我們賣的不僅僅是閥門，更是一種解決方案！
進口氣動襯氟蝶閥產品概述：
德國力特四氟蝶閥是為了適應一些具有強酸、強堿的腐蝕性環境，石油、化工、食品等多個特殊領域的需要，使用聚四氟乙烯制成的閥體，具有很強的防腐效果。在常規條件下可以替代不銹鋼閥體，具有更高的性價比。蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則呈全開狀態。
氣動對夾蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，閥門初始位置根據實際需求而定，當閥門由初始位置旋轉90°后即為一個動作結束（由開到關，或由關到開），反之為另外一個動作（由關到開，或由開到關）結束。
進口氣動襯氟蝶閥產品特點：
1.氣動對夾蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成，便于安裝。
2.氣動對夾蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。
3.氣動對夾蝶閥有彈密封和金屬的密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。
4.氣動對夾蝶閥壽命長，但很難做到完全密封。金屬密封能適應較高的工作溫度，彈性密封則具有受溫度限制的缺陷。
5.巧妙的楔形設計使氣動對夾球閥有越關越緊的自動密封功能。
|
技術規范 |
||
|
設計依據 |
GB標準 |
|
|
設計標準 |
GB/12238 |
|
|
結構長度 |
對夾鏈接 |
GB/12221 |
|
連接法蘭尺寸 |
GB/12221 |
|
|
實驗和檢驗 |
JB/T9092 |
|
備注：系列球閥結構長度及連接尺寸可根據客戶要求設計制造
|
參數技術 |
|
|
公稱通徑 |
DN15-400mm |
|
鏈接方式 |
對夾式 |
|
氣缸選配 |
LAT系列、LAW系列、LAT Series、LAW Series |
|
氣缸形式 |
雙作用、單作用（彈簧復位） |
|
控制方式 |
開關型、調節型、三段式（開度可調） |
|
公稱壓力 |
6、10、16bar（如需更高壓力，請注明要求。） |
|
氣源壓力 |
雙作用：4-8bar、單作用：5-8bar |
|
介質溫度 |
W1：-40~180℃ 、W5：-20~80℃、W7：-40~160℃ |
|
環境溫度 |
標準型：-20~80℃ |
|
閥體材質 |
鑄鐵（Q）、碳鋼（C）、不銹鋼（P4、P6） |
|
密封材質 |
丁青橡膠（X）、聚四氟乙烯（F）、全內襯四氟乙烯（F46） |
進口氣動蝶閥附件名稱功能說明
1：電磁換向閥：電磁換向閥是氣動球閥的必配附件，讓氣動球閥產生打開和關閉的動作，雙作用氣動球閥應該選用二位五通電磁換向閥，單電控（單線圈，得電或者私電），或者雙電控（雙線圈，分別得電，具有記憶功能）；單作用氣動球閥，氣源故障時，氣缸內部彈簧可以讓閥門歸位，應該選用二位三通電磁閥。
2：限位開關：限位開關功能是向遠程反饋無源或有源點信號，用來驗證閥門是否處于開和關的位置。
3：手操機構：手操機構的作用是當氣源故障是，可以手動來操作閥門，帶有自動/手動切換裝置。
4：氣源三聯件：氣源三聯件的作用是對氣源進行減壓穩壓和過濾雜質，以及供油輪滑電磁換向閥。
選型說明：以上附件為可選擇配件，可根據需求來選擇，公司氣動球閥報價默認為不選擇以上控制附件，電磁換向閥有AC220V或者DC24V可選，以及防爆或者非防爆，限位開關有機械式和感應式，也有防爆或者非防爆可選。
備注：其他特殊密封材質和特殊溫度可根據客戶要求設計選型
訂貨時請注明型號、公稱通徑、實際工作壓力、工作介質、工作壓差、介質溫度、電源電壓及功率、介質粘度。
如有不明，我公司工作人員會盡力為您解決問題！
