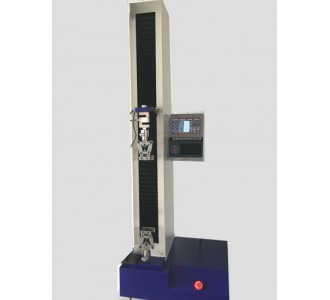

ZY-1000N口罩電子拉力機可以用于口罩的耐拉力測試，是一種高精度、經濟實用型的儀器。傳動部分采用步進調速，運行平穩、性能穩定、技術先進、精度高。

拉力機由主機、調速系力統，數據采集處理、傳感器及電氣連鎖等部分組成。主機包括機身、傳動機構、測系統。數據處理由微電腦處理器處理。本機采用步進調速器來改變拉伸速度，速度值直接讀出。電機通過V帶—蝸桿—絲桿傳動使下夾持器（夾具）移動，從而實現試樣的拉伸變化。主機頭裝有拉力傳感器，其上端與主機頂部橫梁的連接盤相連，下端與上夾持器連接，傳感器只受垂直拉力，不受扭力或測向力影響，以保證測力精度，試樣夾在上下夾持器之間，試驗過程中試樣受力情況通過力傳感器變為電信號輸入進微電腦采集控制系統。試驗結束后，自動處理，自動計算，顯示結果。

本觸摸式液晶測控系統采用32位ARM技術和DSP高性能處理器控制技術，顯示部分采用1024*768分辨率的7英寸65K色超清觸摸屏，超高性能配置使得軟件功能和使用體驗得到極大提升。軟件包含開機動畫、主畫面顯示、大曲線顯示、單位設置、多種試驗標準的選擇及其結果計算顯示、設備狀態顯示、硬件參數設置、設備校準、PID參數設置、定制參數編輯、試樣方案編輯、試樣尺寸編輯、可視化打印等功能，微型打印機支持多種型號可選，電機控制支持伺服、步進、變頻、直流等多種控制方式自由切換（出廠無需更換系統，標配功能）。

本試驗測控系統是專為電子萬能試驗機配套設計的集測量、控制于一體的高性能測控儀表，可進行拉伸、壓縮、彎曲、剪切、撕裂、剝離等試驗。軟件能夠完成最大力、最大變形、抗拉強度、斷裂延伸率、最大力總延伸率、屈服點延伸率、斷后伸長率、上下屈服強度、彈性模量、屈服點力、扯斷伸長率、屈服點伸長率、斷裂拉伸強度、屈服點拉伸應力、定伸應力、定力伸長率（根據用戶指定定力水平）等參數的計算和實時顯示，其中，定伸強度的水平值和定力水平值可以在試樣參數界面，按照客戶實際使用的要求輸入到軟件相關位置。可以計算的參數還包括抗壓強度、上下壓縮屈服強度、壓縮彈性模量、彎曲強度、彎曲彈性模量、平均彎曲力、平均剝離力、剝離強度、最大剝離力、最小剝離力、撕裂強度、平均剪切力、剪切強度、剪切模量等力學物理性能相關參數。

數據實時顯示

系統可同時顯示4路數據，分別是力值、位移、變形、速度，觸屏上電后，自動采集數據并刷新顯示。力值分辨率1/250000，精度0.2%以上，量程1-999999KN任意；位移傳感器與變形傳感器分辨率最高達 1um ，響應頻率40kHz ，范圍0～ 10000 mm 任意設置，精度儀表系統無誤差，4相解碼類型；

單位實時切換

力值單位切換（N、KN、g、kg、gf、kgf、Ib、Ibf、oz、ozf）,變形與位移單位切換(mm、cm、m、in)，單位切換設置在“試樣參數”頁面完成，切換完成后，主界面數值顯示和結果顯示數據自動換算。

試驗結果計算

根據計算方法不同，試驗結果列表的顯示內容自動切換，計算方法選定后，下次通電后，自動默認上次選定的計算方法進行試驗。

曲線實時顯示

系統提供主界面便捷小曲線界面顯示和“單圖”大曲線界面顯示兩種方式，在待機狀態，點擊“單圖”，系統會顯示大曲線界面，點擊“回主頁”，系統會自動切換回監控主頁面，兩種曲線坐標軸量程根據需要可以自由設定。

試驗控制按鍵

觸屏系統提供一組觸屏控制按鍵用于試驗控制，可以幫助提高使用體驗和安全性。

【運行】設備就緒后，允許開始運行試驗（如果設備有異常提示，點擊“運行”后，系統會聲音報警操作異常，使用者可按照提示引導完成運行操作）；

【停止】停止試驗或停止任何橫梁移動控制指令；

【清零】清零所有傳感器數據（橫梁移動中、試驗運行中、力傳感器異常等狀態時清零無效，系統會聲音報警操作異常，使用者可按照提示引導完成清零操作）；

【UP上移】手動漸進控制橫梁上移,每點擊一次，移動速度會連續同向加快，移動速度可以根據需要在“定制參數”內修改（橫梁反向移動中、試驗運行中、上限位保護、力傳感器異常等狀態時上移無效，系統會聲音報警操作異常，使用者可按照提示引導完成上移操作）；

【DOWN下移】手動漸進控制橫梁下移,每點擊一次，移動速度會連續同向加快，移動速度可以根據需要在“定制參數”內修改（橫梁反向移動中、試驗運行中、下限位保護、力傳感器異常等狀態時下移無效，系統會聲音報警操作異常，使用者可按照提示引導完成下移操作）；

【力值回零】待機狀態時，手動控制卸載，一般在試驗中途異常停止或傳感器受力故障時，用來自動解除已經施加的載荷。載荷回到零位以后，橫梁自動停止，中途可以手動停止自動卸載。

試驗狀態及異常信息

    【▲】橫梁上移指示（按鍵板的上移LED指示燈亮）

   【▼】橫梁下移指示（按鍵板的下移LED指示燈亮）

   【||】待機狀態，橫梁停止移動（按鍵板的LED指示不亮）

【上限位到】上限位保護，系統限制橫梁上移，橫梁下移或手動解除上限位保護。

【下限位到】下限位保護，系統限制橫梁下移，橫梁上移或手動解除下限位保護。

【自動返回】試驗結束后，系統按照方案設置執行自動返回，返回到位置原點自動停止，或者手動停止返回，自動返回過程中禁止運行、清零、上下移動指令、卸載指令、參數設置等指令（如有異常操作，系統會聲音報警操作異常，使用者可按照提示引導完成相關操作）。

【力超量程】力超量程保護，傳感器故障或加力超量程，系統限制橫梁上下移動，手動排除故障或點擊[力值回零]解除載荷異常后，報警自動取消。

【位移超量程】位移超量程保護，系統限制橫梁上下移動，確認沒有發生撞車后，點擊[清零]解除報警，異常解除后，報警自動取消。

【變形超量程】變形超量程保護，系統限制橫梁上下移動，確認沒有發生撞車后，點擊[清零]解除報警，異常解除后，報警自動取消。

【預加載】試驗開始后，系統按照方案設置在試驗開始前執行預加載控制，預加載結束后，自動進入運行狀態，報警信息會自動解除，預加載中系統禁止異常操作（如有異常操作，系統會聲音報警操作異常，使用者可按照提示引導完成相關操作）。

主要規格及技術參數

執行標準：GB/T16491-2008

精度：示值±1% 以內電源：～220 ±10% V / 50 Hz； 濕度:30 % -- 85 %；儀表保險絲：1A

拉伸速度：0~500mm/min

夾持器最大行程：800mm

鉗口自動（手動）歸位功能；

可用多種限位開關，力值過載保護功能可設定；

定速度、定伸率、定荷重、定速率及定位移等多種測試控制方法。

本儀器的速度控制，僅需標定位移和位移方向，就自動控制運行的速度。

故障自檢、提示功能：存儲器、AD芯片、內存芯片、CPU程序、上限位保護、下限位保護等故障，力傳感器未接或過載、力傳感器未標定。

試驗數據更正功能。
