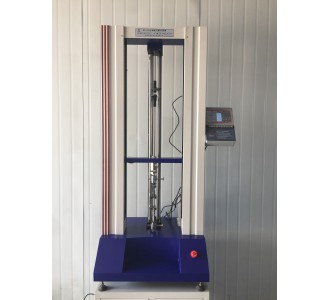

ZY系列數顯電子拉力機（0-10KN）

ZY系列數顯電子拉力機是用來試驗材料拉伸、剝離、撕裂、H抽出等力學性能的儀器。廣泛應用于橡膠、塑料、紡織、化工、鋼絲、膠管帶、電線電纜、塑膠、管材等行業，是一種高精度、經濟實用型的儀器。傳動部分采用變頻調速，運行平穩、性能穩定、技術先進、精度高。

拉力機由主機、調速系力統，數據采集處理、傳感器及電氣連鎖等部分組成。主機包括機身、傳動機構、測系統。數據處理由微電腦處理器處理。本機采用變頻調速器來改變拉伸速度，速度值直接讀出。電機通過V帶—蝸桿—絲桿傳動使下夾持器（夾具）移動，從而實現試樣的拉伸變化。主機頭裝有拉力傳感器，其上端與主機頂部橫梁的連接盤相連，下端與上夾持器連接，傳感器只受垂直拉力，不受扭力或測向力影響，以保證測力精度，試樣夾在上下夾持器之間，試驗過程中試樣受力情況通過力傳感器變為電信號輸入進微電腦采集控制系統。試驗結束后，自動處理，自動計算，顯示結果。

本試驗測控系統是專為電子萬能試驗機配套設計的集測量、控制于一體的測控儀表。可進行拉伸、壓縮、彎曲、剪切、撕裂、剝離等試驗。

本系統采用的最新的32位ARM技術，加以24位高精度AD和大容量內存，具有測量精度高、響應快捷又穩定，控制速度快而準確。并采用點陣圖形液晶顯示器，使試驗結果以直觀的文字、圖形方式進行顯示、保存及打印（選配微型熱敏打印機）；用戶操作采用了漢字顯示的多層菜單結構，功能強大，操作方便，并且加入了對操作的容錯處理和故障自動查找、提示功能，如傳感器、AD值、單位、零點、校準值；標距、額定變形、校準值；以及是否自動判斷裂，自動返回起始點等參數。可計算最大力、屈服力、平均剝離力、最大變形等試驗參數。可與PC相連，可選配上位機軟件。實時顯示力－位移、力－時間、位移－時間、應力－應變等曲線，自動計算最大力、屈服力、平均力、最大變形、屈服點、彈性模量等參數，并具有靈活的報表編輯和打印功能。

 本機傳感器的量程為2500N（假定），做試驗時應預計好材料的最大力值，切不可超量程使用。

本機特點：

a.       變頻調速，精度高，無噪音，運行平穩，其壽命是普通直流調速的5-10倍；

b.      力值數據清晰直觀；

c.       進口集成電路及控制元件；

d.      夾具的返回均由電傳動控制；

e.       傳感器測力精度高；

主要規格及技術參數

1.  執行標準：GB/T16491-2008

2.   測力：  分辨率：    1/250000；  連同小數點共6位，小數點浮動。

   精度：          0.3%以上（一般可達到0.02%FS）

   測量范圍：  1 N ～ 2000 kN任意

3.   數字大變形/位移（連同小數點共5位，小數點浮動）

   光電編碼器：

分辨率：最高達 1um ；

響應頻率 40    kHz ；

   范  圍：0～ 2000 mm 任意設置；

精度：儀表系統無誤差

解碼方式：4相解碼；

引伸計（選配）：  分辨力：1/100000      采樣頻率50次/秒

精度：示值的±0.1%

4.    采集速率：          100次/S

5.    速度控制：      0.01mm/min～500mm/min；

精度：示值±1% 以內

控制方式：        脈沖(適用于帶脈沖輸入的伺服控制器,步進電機控制器)

                 電壓（適用于交流變頻控制器）

6. 使用條件：

電源：～220 ±10% V / 50 Hz；

溫度:10 °C -- 35 °C；

濕度:30 % -- 85 %；

儀表保險絲：1A

儀表功率：15W

7、拉伸速度：無級調速0~500mm/min

8、夾持器最大行程：800mm

9. 鉗口自動（手動）歸位功能；

10.  可用多種限位開關，力值過載保護功能可設定；

11.  定速度、定伸率、定荷重、定速率及定位移等多種測試控制方法。

12.  本儀器的速度控制，僅需標定位移和位移方向，就自動控制運行的速度。

13.  可選配上位機軟件。

14. 故障自檢、提示功能：存儲器、AD芯片、內存芯片、CPU程序、上限位保護、下限位保護等故障，力傳感器未接或過載、力傳感器未標定。

15.  試驗數據更正功能。
