上海航發直齒共軛內嚙合齒輪泵

概述

   NB系列直齒共軛內嚙合齒輪泵是一種設計新穎具有國際先進水平的液壓動力元件，它具有結構簡單、噪音低。壽命長、污染敏感性小等優點。

工作原理：

    直線共軛內嚙合齒輪泵，內外齒輪采用固定月牙板分開，齒輪采用直線共軛方式進行嚙合。直線共軛內嚙合齒輪泵其長壽命特性取決于耐磨性，內部機械表面及各功能零件之間有一層油膜保護層，幾乎沒有磨損，即使使用一般液壓油，也不易磨損機件。
           另外，采用雙極加壓軸承壓力差原理，在增加工作壓力的同時，也改善了泵的工作條件，延長了泵的使用壽命。

適用范圍：

    廣泛應用于礦山機械、工程機械、塑料機械、冶金機械、電鉆輔機、石油化工機械、食品包裝機械、精密機床、通用機床等各種機械的液壓系統，如：注塑機、試驗機、橡膠平板硫化機、壓鑄機、彎管機、沖剪機、壓磚機、電瓶叉車等。

單級低壓： NB2-C20F  NB2-C25F ? NB2-C32F ? NB3-C40F ? NB3-C50F ? NB3-C63F ? NB4-C80F ? NB4-C100F ? NB4-C125F ? NB5-C160F? NB5-C200F ?NB5-C250F

單級中壓泵： NB2-D10F  NB2-D12F  NB2-D16F  NB3-D20F  NB3-D25F  NB3-D32F  NB4-D40F  NB4-D50F  NB4-D63F  NB5-D80F NB5-D100F NB5-D125F

NB5-D140F

雙級高壓泵： NB2-G10F  NB2-G12F  NB2-G16F  NB3-G20F  NB3-G25F  NB3-G32F  NB4- G40F  NB4-G50F  NB4-G63F   NB5-G80F NB5-G100F? NB5-G125F?

防止齒輪油泵故障方法：
(1)根據季節添加或   換符合要求牌號的機油至規定油面處。取出油管內的異物，上緊接頭處的螺栓或螺母；
(2)   換老化或損壞的骨架油封或“O”形密封膠圈；
(3)   換磨損的齒輪油泵或油泵軸套，磨損輕微時在平板上將端面磨平整。其不平度允許誤差0.03mm；上軸套端面低于泵體上平面(正常值低于2.5~2.6mm)，如超差時應在下軸套加0.1~0.2mm銅片來補償，安裝時則應套在后軸套上裝入；
(4)卸荷片和密封環   裝在進油腔，兩軸套才能保持平衡。卸荷片密封環應具有0.5mm的預壓量；
(5)導向鋼絲彈力應能同時將上、下軸套朝從動齒輪的旋轉方向扭轉一微小角度，使主、從動齒輪兩個軸套的加工平面緊密貼合；
(6)軸套上的卸荷槽   裝在低壓腔一側，以消除齒輪嚙合時產生有害的閉死容積；
(7)壓入自緊油封前，應在其表面涂一層潤滑油，還要注意將阻油邊緣朝向前蓋，不能裝反；
(8)“右旋”泵不能裝在“左旋”機上，否則會沖壞骨架油封；
(9)在裝泵蓋前，須向泵殼內倒入少量機油，并用手轉動嚙合齒輪；
(10)在裝好油泵蓋未擰緊螺栓之前，應檢查泵蓋和泵體之間的間隙，是否在0.3~0.6mm之間，若間隙過小，應   換大密封圈和卸壓件。液壓油泵裝好后，應轉動靈活無卡滯現象。

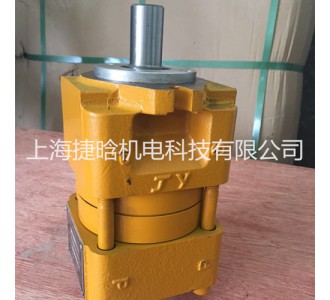

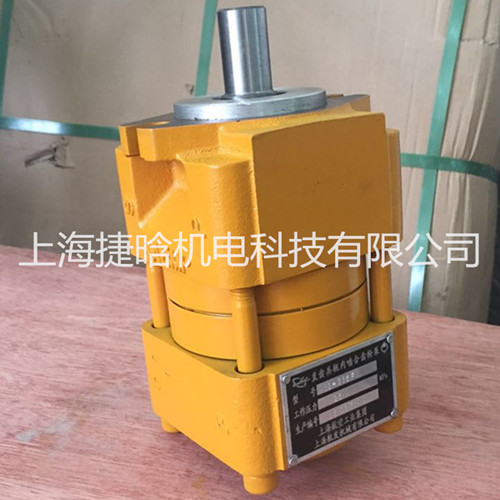

上海航發NB2-G16F低噪音內嚙合齒輪泵 剪板機油泵
