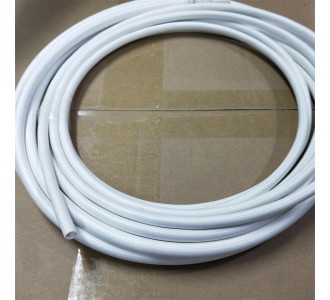

內纖外膠玻璃纖維套管，是由無堿玻璃纖維紗編織成管后，涂以硅橡膠高溫處理而成。具有比硅樹脂玻璃纖維套管更加良好的介電性能、自熄性和柔軟性，廣泛用于H級&N級電機、家用電器、電熱設備、特種燈具等絕緣保護。
性能參數
|
項目 |
性能指標 |
|
耐溫性 |
200℃±2℃ 168小時≥1/2原電壓值 |
|
熱老化 |
260℃、6小時、無裂紋 |
|
冷彎曲 |
無裂紋 |
|
水平燃燒 |
>30秒 |
|
燃燒（VW-1） |
>30秒 |
|
水解穩定性 |
不發粘、不變型、不軟化 |
|
體積電阻 |
10″Wcm |
|
水解穩定性 |
不發粘、不變型、不軟化 |
|
連續使用溫度范圍 |
-10℃ +200℃ |
|
型 號 |
測試條件 |
耐燃燒性 |
耐 溫 |
平均電壓 |
最低個別值 |
|
SGS-40 |
UL1441 |
UL VW-1 |
﹢200℃-10℃ |
4000V |
3000V |
|
SRS-70 |
UL1441 |
UL VW-1 |
﹢200℃-10℃ |
7000V |
5000V |
體積電阻：10″Wcm 自熄時間10秒
規格：(mm)
|
內 徑 |
壁 厚 |
||
|
標稱 |
公差 |
4000V |
7000V |
|
0.5-2.0 |
+ 0.20 -0.05 |
0.40 ±0.05 |
0.45 ± 0.05 |
|
2.5-3.0 |
+ 0.25 -0.05 |
0.40 ± 0.05 |
0.50 ± 0.05 |
|
3.5-5.0 |
+ 0.35 -0.05 |
0.45 ± 0.05 |
0.55 ± 0.05 |
|
6.0-9.0 |
+ 0.50 -0.05 |
0.50 ± 0.05 |
0.60 ± 0.05 |
|
10.0-12.0 |
+ 0.70 -0.05 |
0.60 ± 0.05 |
0.65 ± 0.05 |
最大規格可以做到內徑35mm
|
SRS-70 |
UL1441 |
UL VW-1 |
﹢200℃-10℃ |
A |
7000V |
6000V |
?
