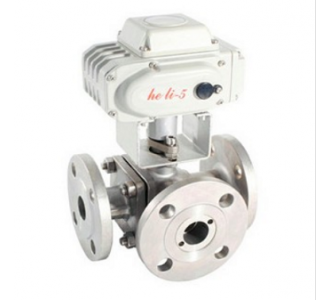

Q944F電動三通球閥概述：
電動三通球閥是由角行程電動執行器及三通球閥組成，是一種旋轉類切斷、調節閥門，具有關閉嚴密，結構緊湊，重
量輕，維修方便等優點。電動三通球閥以220V單相交流電為動力源，接受控制系統的開關信號，通過單相電源切換驅
動可逆單相齒輪減速機，使球閥按規定要求對管路進行切換。兩閥座密封電動三通球閥具有結構緊湊、外型美觀、密
封性能好，它能實現對管道中介質流向的切換，也能使相互垂直的兩個通道連通或關閉。四閥座密封電動三通球閥具
有造型美觀、結構緊湊合理。它不僅可實現介質流向的切換，也可使三個通道相互連通，現時也可關閉任一通道，使
另外兩個通道連通，靈活控制管路中介質的合流或分流。電動三通球閥適用于供水、石化、冶金、礦山、輕紡、能源、
造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。
電動三通法蘭球閥可分為L形和T形，L形（Q944F）三通球閥用于介質流向的切換，能使相互垂直的兩個通道連接；T形
（Q945F）三通球閥用于介質分流、合流及流向切換。T形三通球閥可以使三個通道相互連通或使其中的兩個通道連通。
三通球閥一般采用兩閥座結構，亦可根據用戶要求采用四閥座結構。
Q944F電動三通球閥電氣參數：
電動執行器類型：可選PSQ、3810R、DTR角行程執行機構。防爆型選3810系列。
技術參數和性能：請參閱對應的執行機構和閥門定位器的說明書。
控制精度：0.1%~3.1%可調。
接受控制信號：0~10mA.DC、 4~20mA.DC或1~5V.DCv 按鍵選擇：1、輸入信號中斷時：“中斷”模態(開、停、關)2、
正逆動作選擇3、控制精度選擇。
電動裝置全開、全閉位置自動定位標定，方便準確。
按輸入信號和電動裝置位置進行智能步距調整自動定位，抑制振蕩精度高。
輸出電動裝置位置信號：4~20mA.DC對應電動裝置全閉、全開。
Q944F電動三通球閥主要外形尺寸:
公稱壓力 公稱通徑 L L1 H W 重量（kg)
Mpa mm in mm mm mm mm 1.6 2.5 4.0 CL150 JIS10K
15 1/2 130 65 62 100 2.5 3.0 3.5 2.5 2.5
20 3/4 150 75 68 160 3.0 3.5 4.5 3.0 3.6
25 1 160 80 75 160 4.8 5.0 6 5.0 5.0
32 1 1/4 180 90 85 200 6.5 7 8.5 7 7
40 1 1/2 200 100 95 200 8.5 9 10.5 9 9
50 2 230 115 110 250 11 12 14 12 11
65 2 1/2 290 145 130 300 15 17 20 16 16
80 3 310 155 155 400 21 22 32 21 22
100 4 350 175 180 500 33 36 50 36 36
125 5 400 200 250 600 65 70 80 68 70
150 6 480 240 275 800 103 110 120 105 105
200 8 580 290 325 1000 152 168 180 160 160
?
