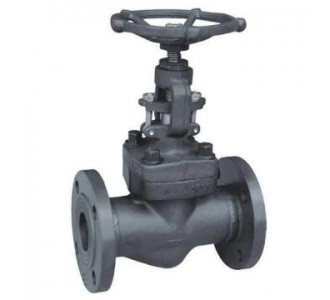

產品型號： L41H

連接方式： 法蘭

結構形式： 直通式

驅動方式： 手動

產品口徑： DN10—DN50

公稱壓力： PN16-PN160

閥體材質： 不銹鋼,鑄鋼,鑄鐵,鍛鋼









產品介紹：



鍛鋼截止閥主要用來接通或截斷管路中的介質，一般不用于調節流量。



應用范圍：



鍛鋼截止閥可廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統

等體管線上作為截流裝置使用。



結構設計和規范



鍛鋼截止閥制造按API602,BS5352,ANSI/ASME B16.34,試驗與驗收按API 598,標識按照MSS SP-25。



鍛鋼截止閥結構型式



1.全通徑或縮徑

2.結構長度按ANSI/ASME B16.10

3.法蘭按ANSI/ASME B16.5

4.自密封閥蓋

5.明桿帶支架

6.兩端自動調整的填料壓套；

7.本體倒密封

8.整體閥體法蘭

9.對焊端按ANSI/ASME B16.25

10.環連接閥體閥蓋墊片

11.用纏繞式墊片的螺栓型閥蓋、螺紋密封、焊接型閥蓋，或自密封閥蓋

鍛鋼法蘭端截止閥150Lb~600Lb

全徑或縮徑

明桿支架式

自定心壓板壓套式

螺栓連接、纏繞墊片密封式閥蓋；螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋

整體式上密封座

閥瓣可變換為節流型、針型、球型和止回閥。
