中文名稱

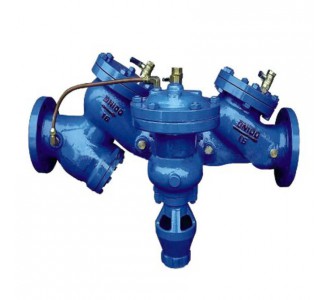

HS41X-A型倒流防止器
流動方向 單向
連接形式 法蘭
驅動方式 水力控制
公稱通徑 10~1000
壓力環境 常壓
外形 中型
簡 述
以確保生活飲用水的衛生和安全
HS41X-16A防污隔斷閥(管道倒流防止器)用于防止生飲用水管道發生回流污染的安全裝置，是引進國外先進技術
自行研制開閥的、安全可靠、防止飲用水回流污染的閥門，以確保生活飲用水的衛生和安全。
HS41X-16A安全型防污隔斷閥是在兩個止回閥之間加一個排水器組成。
該過濾器排水器上腔用高壓軟管與第一級止回閥進口端連接。
第一、二級止回閥主要由閥體、閥蓋、閥瓣、密封墊、彈簧等組成。
排水器主要由閥體、閥蓋隔膜、閥瓣、密封板、閥芯、閥座、彈簧等組成。
HS41X-16普通型防污隔斷閥為兩個止回閥串聯而成
適用范圍
城建、化工、冶金、石油、制藥、食品、飲料、環保
安裝尺寸
型號 DN 16-AL 16-L D Φ n-d h2
HS41X-16A
HS41X-16 50 455 41 165 125 4-Φ18 190
65 480 430 185 145 4-Φ18 200
80 570 500 200 160 8-Φ18 225
100 710 640 220 180 8-Φ18 248
125 800 730 250 210 8-Φ18 276
150 910 830 285 240 8-Φ23 308
200 1090 1000 340 295 12-Φ23 356
250 1315 1200 405 355 12-Φ25 410
300 1475 1360 460 410 12-Φ25 485
350 1690 1560 520 470 16-Φ25 528
400 1860 1720 580 525 16-Φ30 595
500 2120 1960 715 650 20-Φ34 665
