HD41H定壓止回閥的開啟壓力可以通過改變彈簧預緊壓縮量來進行調節。但每一根彈簧都只能在一定的開啟壓
力范圍內工作，超出了該范圍就要另換彈簧。這樣，同一公稱壓力的閥門就按彈簧設計的開啟壓力調整范圍劃分為
不同的工作壓力級。
詳細說明
一、概述

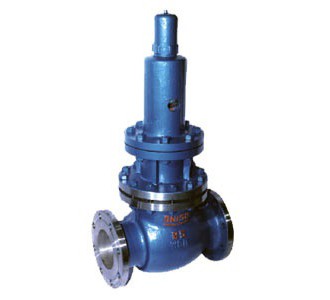

HD41H定壓止回閥是上海維旺迪閥門通過多年積累的經驗開發的一種利用彈簧調節的升降式或旋啟式止回閥，可用
于各類機泵集中控制的管路上，防止介質倒流，本閥結構簡單，試用可靠。不需要人操作的，它通過介質倒流實現
自動操作，即產生可能對管路系統有破環作用的“水錘”現象。水錘是壓力管道中瞬變流動的一種壓力
波，它是由于壓力管道中流休流速的變化 而引起的壓力升高或下降的水力沖擊現象。已廣泛使用于石油、化工、
電力、水利、輕工業等部門。
二、結構特點與作用
本閥由升降式止回閥與彈簧組成，依靠閥瓣自身的重量、彈簧的作用力及介質壓差關閉閥門，防止介質倒流。
當調松調壓螺栓，使彈簧處于自由狀態時，閥體內的介質通過閥瓣時，閥瓣可繞銷軸作旋啟運動，介質通過液壓缸
下蓋孔進入活塞下部，將閥桿頂起;當彈簧處于壓縮狀態時，通過活塞將閥桿向下方與搖桿接觸，限止閥瓣的運動。
定壓止回閥就是定壓調節的。安全閥代替不了的，結構完全不一樣。定壓止回閥，有自己的獨特結構，其功能
是安全不能代替的。是起到快速逆止介質回流的作用。是安全沒有這個功能去代替這90度止回的作用。很多中間商認
為安全閥是可能代替，錯了，真正的定壓止回閥結構是與安全閥有天大的差別，外形與結構是不同的。只有了解就會
明白。定壓止回閥其密封性是安全閥代替不了的第一點。其結構啟閉的快速性，這是第二點。外形的美觀性，這是第
三點。隨管網壓力變化，可隨時調節閥的壓力，這是第四點。這些要點是最基本的不同之處。
定壓止回閥的內部結構是成90度閥瓣旋轉與閥體密封的。其密封難度之高。其中受力點也很獨特，有自我收壓
及自動開啟，通過管網介質的使用力來啟閉。采用了高邇達原理,高邇達的平衡調壓原是的公式來穩定閥在一定壓力下
開啟及關閉閥的狀太。也是此閥最關件的定理.是出口壓力大于進口壓力差時，形成壓力差來防止介質回流。特別是油
品類介質。定壓止回閥使用很廣，可使用于城市建設、化工、醫藥、電站等 等 很多領域。
三、使用說明
1.使用本閥時，先要檢看與清洗閥內雜物。
2.檢查閥體上零部是否有松動或已遺失。
3.作用本閥時，檢看閥體上進出標致。不能私自拆卸閥門，如要拆卸，必須在專業人員的指導下。
4.本閥在作業時，壓力不要過高一般使用0.3~0.4MPa。
5.作業時注意作用的壓力不要過快，使本閥起不到密封的作用。要再次使用時壓力調為0MPa，使彈簧回復后再次加壓。
6.如何有使用不符合要求，后果自付。
7.要定期檢看閥門。
四、主要結構尺寸、連接尺寸
DN L D D1 D2 b f Z-?d H
25 160 115 85 65 16 2 4-14 280
32 180 135 100 78 18 2 4-18 320
40 200 145 110 85 18 3 4-18 350
50 250 160 125 100 20 3 4-18 400
65 265 180 145 120 22 3 8-18 410
80 280 195 160 135 22 3 8-18 450
100 300 230 190 160 24 3 8-23 480
125 325 275 220 188 28 3 8-25 520
150 350 300 250 218 30 3 12-25 580
200 400 360 310 278 34 3 12-30 640
?
