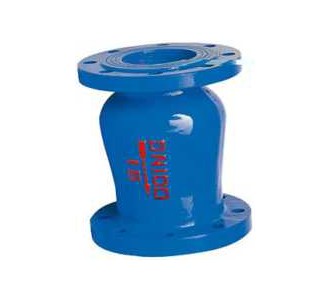

DRVZ型靜音止回閥由閥體、閥座、導流體、閥瓣、軸瓦及彈簧等零件組成.內部流道采用流線型設計,壓力損失極
小,閥瓣啟閉行程很短,停泵啟閉行程很短,停泵時可快速關閉,防止巨大的水錘聲,形成靜音效果.
該閥主要用于給水、排水、消防、暖通系統,可安裝于水泵出口處,以防止介質倒流及水錘對泵的損壞.主要技術參數
型號
DRVZ/T-10
DRVZ/T-16
DRVZ/T-25Q
公稱壓力
公稱通徑
DN50~DN300(mm)
蕞高工作壓力
密封試驗壓力
殼體試驗壓務
折疊編輯本段主要零部件
零件名稱
材料
閥體、導流體
灰鑄鐵、球墨鑄鐵、鑄鋼
閥座、軸瓦、閥瓣、軸
青銅或鉻不銹鋼
彈簧
不銹鋼
折疊編輯本段主要連接尺寸
結構圖
結構圖
公稱通徑 L(mm)
50 120
65 150
80 180
100 240
125 300
150 350
200 450
250 500
300 550
350 575
400 600
450 650
