基本信息

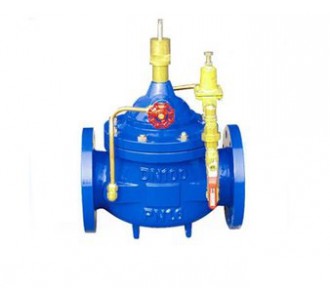

中文名稱 400X流量控制閥
作用 消防用水與生活用水并聯
微型過濾器 微型過濾器
球閥 不銹鋼,銅合金
結構和用途
400X流量控制閥由主閥、流量調節閥、針閥、導閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力
自動操作，控制和調節主閥開度，使通過主閥的流量保持不變。
本產品利用水力自力控制，不需要其它裝置和能源，保養簡便，流量控制穩定。
本系列閥門產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。
主要技術參數
公稱壓(Mpa) 殼體試驗壓力(MPa) 密封試驗壓力(MPa) 出口可調壓力(MPa) 壓力特性△P2P1 流量特性△P2P1 適用介質 介質溫度(℃)
1.0 1.5 1.1 0.09-0.8 P2×8% P2×15% 水 0-80
1.6 2.4 1.76 0.10-1.2 P2×10% P2×20%
2.5 3.75 2.75 0.15-1.6 P2×12% P2×25%
主要零件材料
零件名稱 零件材料
閥體 閥蓋 CF8,CF8M,WCB,QT450,HT250,HT200
閥座 閥盤 F304,F316,銅合金
密封圈 O型圈 PTFE,丁腈橡膠
閥桿 F304,F316,2Cr13
彈簧 50CrVA
針型閥 不銹鋼,銅合金
球閥 不銹鋼,銅合金
浮球閥 不銹鋼,銅合金
微型過濾器 不銹鋼
DN L A A1 H H1 F D D1 D2 n-Φd
mm mm mm
mm mm mm mm mm mm PN1.0 PN1.6 PN2. PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5
20 180 292 136 342 247 116 10 105 105 75 75 75 58 58 56 4-13.5 4-13.5 4-14
25 180 292 136 342 247 116 115 115 115 85 85 85 68 68 65 4-13.5 4-13.5 4-14
32 180 292 136 342 247 116 140 140 140 100 100 100 78 78 76 4-17.5 4-17.5 4-18
40 240 330 155 395 278 170 150 150 150 110 110 110 88 88 84 4-17.5 4-17.5 4-18
50 240 330 155 395 278 170 165 165 165 125 125 125 102 102 99 4-17.5 4-17.5 4-18
65 250 350 165 405 298 180 185 185 185 145 145 145 122 122 118 4-17.5 4-17.5 8-18
80 285 365 175 430 313 210 200 200 200 160 160 160 133 132 132 8-17.5 8-17.5 8-18
100 360 410 195 510 350 275 220 220 235 180 180 190 158 158 156 8-17.5 8-17.5 8-22
125 400 455 220 560 365 310 250 250 270 210 210 220 184 184 184 8-17.5 8-17.5 8-26
150 455 475 230 585 420 355 285 285 300 240 240 250 212 212 211 8-22 8-22 8-26
200 585 530 255 675 450 460 340 340 360 295 295 310 268 268 274 8-22 12-22 12-26
250 650 623 300 730 470 500 395 405 425 350 355 370 320 320 330 12-26 12-26 12-30
300 800 700 340 760 490 580 445 460 485 400 410 43 370 370 389 12-22 12-26 16-30
350 860 840 415 840 526 640 505 520 555 460 470 490 430 430 448 16-22 16-26 16-33
400 960 880 430 910 570 715 565 580 620 515 525 550 482 482 503 16-26 16-30 16-36
450 1075 930 460 1030 610 780 615 640 670 565 585 600 532 550 548 20-26 20-30 20-36
500 1075 980 490 1135 665 830 670 715 730 620 650 660 585 585 609 20-26 20-33 20-36
600 1230 1060 530 1270 725 920 780 840 845 725 770 770 685 685 720 20-30 20-36 20-39
700 1650 1130 560 1460 865 980 895 910 960 840 840 875 800 800 820 24-30 24-36 24-42
800 1750 1250 610 1640 975 1050 1015 1025 1085 950 950 990 905 905 928 24-33 24-39 24-48
?
