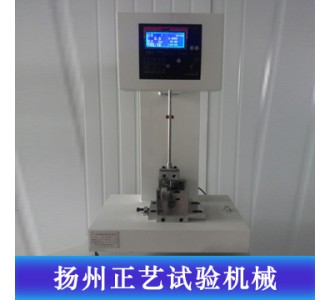

（1） 簡介
ZY-3002型本設備主要用于硬質塑料（包括板材、管材、塑料異性材）、增強尼龍、玻璃鋼、陶瓷、鑄石、電絕緣材料等非金屬材料的沖擊韌性的測定。本沖擊試驗機主要技術參數完全符合ISO179、GB/T1043、GB/T2611、JB/T8762等標準的要求。顯示直觀、結構簡單、操作方便、數據準確是本試驗機的幾大特點。
（2）儀器參數：
使用溫度（15-35）℃
2、沖擊速度：3.8m/s
3、沖擊能量：7.5J 、（15J、25J、50J分別為選配）
沖擊擺力矩：Pd7.5=4.01924N·M
               Pd15=8.03848N·M
               Pd25=13.39746N·M
               Pd50=26.79492N·M
精度：角度（0.01°）   能量（0.001J）
擺錘預揚角：150°±1°
打擊中心距：395mm
沖擊刀刃圓角半徑：2±0.5mm
9、沖擊刀刃夾角：30±1°
10、鉗口圓角半徑：1.0±0.1mm
11、試樣類型、尺寸、支撐線的距離（單位mm）

試樣類型 長度L 寬度B 厚度D 支撐線間距離
 基本尺寸 極限偏差 基本尺寸 極限偏差 基本尺寸 極限偏差
1 80 ±2 10 ±0.5 4 ±0.2 60
2 50 ±2 5 ±0.2 2 ±0.2 40
3 120 ±2 15 ±0.5 10 ±0.5 70
4 125 ±2 13 ±0.5 13 ±0.5 95

（3）儀器配置：
本試驗機由機身、沖擊擺、試樣支座、測量裝置、操縱機構等部分組成
機身：由一個橫梁、角度定位機構、水平儀組成。
沖擊擺：由一個上連接套、擺桿、擺錘、定位塊、沖擊刀刃等組成。擺錘能量由2個主擺錘及8個配重砝碼組成。2個主擺錘分別為7.5 J與25J。配重砝碼有4塊為15J配重，其余4塊為50J配重。
試樣支座：由鉗口支座、鉗口組成。試驗前可以根據試樣要求（試驗類型）選擇適當的鉗口。
操縱機構：由釋放機構、手柄組成。該機構是把沖擊擺固定在150°的位置上，并自動落錘沖擊。
數據處理
沖擊強度按下面公式計算
無缺口試樣沖擊強度a(kJ/m2)計算公式如下：
a=1000×E/(b×d)
式中：E——試樣吸收的沖擊能量（J）
         b——試樣寬度（mm）
         d——試樣厚度(mm)
2、缺口試樣沖擊強度ak(KJ/m2)計算公式如下：
ak=1000×Ek/(b×dk)
式中：Ek——缺口試樣吸收的沖擊能量（J）
         b——試樣寬度（mm）
         dk——缺口試樣缺口處剩余厚度(mm)
3、側向缺口試樣沖擊強度ak(KJ/m2)計算公式如下：
ak=1000×Ek/(b×dk)
式中：Ek——側向缺口試樣吸收的沖擊能量（J）
         b——側向試樣寬度（mm）
         dk——側向缺口試樣缺口處剩余厚度(mm)
