照明綜保適用于煤礦井下127V照明及信號負載的電源控制，并具有短路保護、漏電閉鎖、漏電動作及電纜絕緣危險指示等綜合性的隔爆型電氣設備。三合一結構形式，可以代替現有的2.5及4KVA干式變壓器及手動隔爆開關的多體控制方式。

照明綜保使用條件

（1）海拔高度不超過2000米；

（2）周圍介質溫度不高于+40℃，不低于－20℃；

（3）周圍空氣的相對濕度不大于95%（+25℃時）；

（4）在無強烈顛波振動以及垂直傾斜度不超過15度的地方；

（5）在無足以腐蝕金屬和破壞絕緣的氣體與蒸氣的環境中；

（6）可用于有甲烷和煤塵瓦斯危險的礦井中；

（7）能防止水和液體浸入的地方。

照明綜保技術特征

1、照明短路保護時間：小于0.15秒，信號短路保護時間：小于0.4秒。

2、漏地電阻動作整定值1.5KΩ（1.5K~3KΩ可調）。

3、漏地閉鎖電阻動作值3KΩ±1KΩ。

4、電纜絕緣危險指示值11KΩ±2KΩ。

5、漏電保護動作時間小于0.25秒。

6、工作電壓允許波動范圍：Ue±10%。

7、外形尺寸：ZBM(BZX)—4C 605×480 ×605。

8、整機重量：95kg（128kg）。

照明綜保結構概述

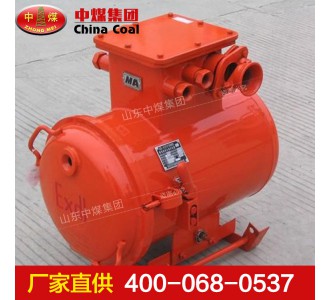

綜合裝置的隔爆外殼為圓筒形，具有凸出的底和蓋。殼蓋與殼身采用轉蓋止口結構。外殼上部有一接線箱作為引出電纜用。外殼右側裝有操作隔離開關的手柄、啟動及停止接鈕和檢驗短路、漏電保護系統是否有效的試驗按鈕。并有可靠的機械聯鎖裝置，保證當隔離開關閉合時，殼蓋打不開；殼蓋打開時，隔離開關不能閉合。殼蓋上方有一透視鏡，可以從外面觀察狀態指示燈。主變壓器與機殼的連接采用滑道結構，檢修方便。

該產品已出口美國、法國、加拿大、印尼、越南、澳大利亞、韓國、伊朗等多個國家，獲得客戶的一致好評。Zmjt063

因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實。
