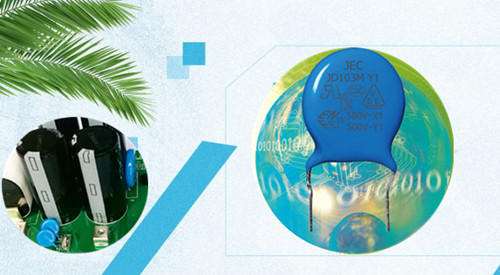

這是電磁干擾濾波器（EMI）回路電容。如果沒有這個電容開關電源產生的電磁干擾沒有回路，無法通過EMI濾除。這是對保障非常重要的安規電容（Y電容），它一端接在市電上，另一端接在人可觸及部份。如果這個電容漏電或擊穿，就可能發生觸電事故。根據耐壓的不同，有Y1、Y2電容。
很多的開關電源的高壓測試和低壓測試都會選用到安規電容。目的是濾除高次諧波，防止干擾，提高輸出電壓質量。這樣的開關電源應該是隔離式電源，在初級和次級上加Y電容是為了給次級的共模電流提供一個回路到初級，減少共模電流對輸出的影響。Y電容串接在高壓地和低壓地之間，有時會采用兩個Y電容串聯是為了提高高壓地和低壓地之間之間的耐壓。
?
