壓風供氧系統作為避難硐室的主系統之一，主要由壓風管路壓風供氧、自備氧氣瓶供氧以及隔絕式壓縮氧自救器系統組成三級供氧系統，以保證硐室內人員的呼吸需求，維持生命。

避難硐室壓風供氧系統可以細分為礦用氧氣呼吸器，避難硐室氧氣終端，壓風自救裝置，壓風自救器，正壓氧氣呼吸器，滅火器，氧氣瓶，礦用壓風供水自救裝置，自動蘇生器，緊急呼吸器等，供氧系統可對救生艙的氧氣供應實現控制，即通過供氧箱的設定，調節艙內氧氣供給量，使氧氣瓶按設定壓力及流量為救生艙內供氧，通過生存艙內的供氧箱手動對氧氣流量進行調節。

壓風供氧系統技術條件

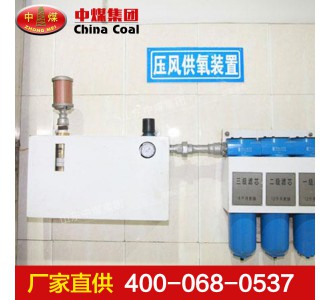

壓風系統供氧裝置利用硐室前預埋的壓風管路作為氣源，經過閥門后先進入過渡艙內設置的水、灰塵、油的三級過濾，然后經過預先設置的減壓器，管路進入氣體輸出端，從而轉到每人手中的呼吸面罩中，為避難所內避險人員提供更加新鮮、舒適的空氣。

1、壓風系統供氧裝置利用地面壓縮空氣通過管路（地面壓風系統）作為氣源，經過閥門后進入過渡硐室內設置的水、灰塵、油的三級過濾，經過預先設置的減壓器、浮子流量計、管路進入氣體輸出端口。

2、壓風供氧采用大流量C.A.T三級過濾，管道采用DN35管道管件及減壓控制裝置。

3、人均供風量≥0.3m3/min，連續噪音≤70dB。

4、氧氣濃度達到18.5~23.0%。

5、減壓器入口壓力≥15MPa、出口壓力0.1-0.3MPa（可調節）、輸出流量不小于20m3/min。

6、浮子流量計量程0-8m3/min、分度值0.3m3/min。

7、高壓壓縮氧供氧系統40L氧氣瓶來貨時必須充填為滿瓶。

壓風供氧系統簡要說明

1、硐室內裝有多種氣體切換裝置，氣體供應應以壓風為主；

2、當無壓風時馬上轉換氧氣位置供人呼吸；

3、當無氧氣時采用手動風機起動氣源操作裝置供人氧氣呼吸；

4、硐室空間較大，壓縮氧是放在環境中的0.5L/人min達不到人呼吸的要求，只能用面罩戴在嘴上呼吸才能達到要求，因此還必須配備帶呼吸面罩的礦井壓風自救裝置才能滿足要求。

在硐室內避險人員過多壓風自救裝置不夠用，可打開緊急供氧排放供人呼吸，氧氣瓶數量的確定方法：按照硐室人數確定存放數量，自備氧供氧流量0.5L/人 min，避險人數10人，安全系數1.2，避險時間96h，所需氧氣體積為：0.5*10*96*60*1.2=41472L，選用工作壓力為 15MPa，容積為60L的氧氣瓶作為供氧氣源，每支氧氣瓶內可用氧氣體積為60*149=1*v=8940，故需氧氣瓶數量為41472/8940=5 支，所以10人所需60l氧氣瓶5支，可維持96h。
