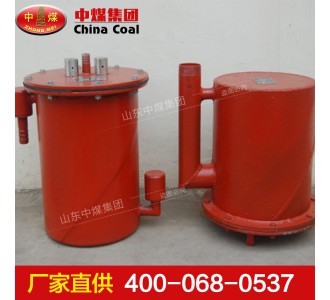

CWG－FY負壓自動放水器主要由通大氣閥、負壓平衡管、托盤、側導向桿、磁鐵、中心導向桿、外筒、放水閥保護罩、放水閥、導向座、浮漂、進水閥等組成。

CWG－FY負壓自動放水器技術指標

型號 CWG－FY

適用負壓范圍：0～-0.09Mpa

自動放水速度：7L／min（間歇放水）

外形尺寸（長×寬×高）：415*330*440 mm

重 量：約31kg。

CWG－FY負壓自動放水器安裝使用方法

1、自動放水器安裝在管路的低洼處。

2、CWG－ZY型正壓自動放水器的進水管直接與抽放管路連接（管路下部焊一節2"短節）。

3、CWG－FY型負壓自動放水器的安裝地點管路上部焊上一個1／2"的管短節（如果是吊起來的管路，可以在管路中心線以上任何位置），下部焊接一個1.5"的管短節。

4、上述短節處各安裝一個閥門，以便維修放水器時使之與抽放管路斷開。

5、連接管可以用夾布膠管或鋼管（最好用膠管，以便安裝與維修）。

6、如果抽放管路內臟污較多，在管路與放水器之間要安裝一個沉淀器，沉淀器由用戶自備。沉淀器一個進水口（1.5"），一個出水口（3／4"），只要能將管路中的贓物沉淀下來以便放水器正常工作就行。管路中贓物較少的地方可以不安裝沉淀器。

7、放水器進水口必須低于管路底部。

8、放水器中心線要盡量鉛直，與水平垂直偏差在±10°。

該產品已出口美國、法國、加拿大、印尼、越南、澳大利亞、韓國、伊朗等多個國家，獲得客戶的一致好評。Zmjt063

因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實。
