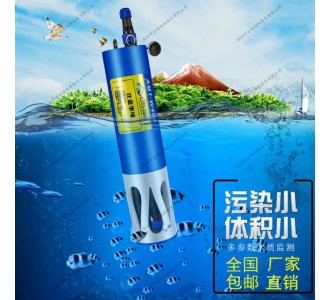

該傳感器基于組合紅外吸收散射光線法，應用ISO7027方法可以連續精確測定懸浮物/污泥濃度。按照ISO7027紅外雙散射光線技術不受色度影響測定懸浮物/污泥濃度值。根據使用環境可以選配帶自清洗功能。數據穩定，性能可靠；內設自診功能，保證數據準確；安裝和校正簡單。
該產品普遍應用于污水廠、自來水廠、水站、地表水、養殖業、工業等領域懸浮物/污泥濃度監測。
|
型號 |
AMT-WN300 |
|
電源 |
12VDC |
|
尺寸 |
直徑 60mm×長度 256mm |
|
重量 |
1.65Kg |
|
材料 |
機身：SUS316L（普通版），鈦合金（海水版）； 上下蓋：PVC ； 線纜：PVC |
|
防水等級 |
IP68/NEMA6P |
|
測量范圍 |
0.01～20000 mg/L、0.01～45000 mg/L 、0.01～120000 mg/L |
|
測量精度 |
小于測量值的±5%（取決于污泥同質性） |
|
流速 |
≤2.5m/s、8.2ft/s |
|
壓力范圍 |
≤0.4MPa |
|
存儲溫度 |
-15～65℃ |
|
測量環境溫度 |
0～45℃ |
|
校準 |
樣品校準、斜率校準 |
|
電纜長度 |
10米，其它長度可定制 |
請在拆開本設備包裝、安裝或使用本設備前，完整閱讀本手冊。否則可能會對操作者造成人身傷害，或對設備造成損壞。
警告標簽
請閱讀貼在儀器上的所有標簽和印記，并遵照這些安全標簽的指示操作，否則可能造成人身傷害或儀器損壞。
本符號出現在儀器中，則表示參考說明書中的操作或安全信息。
本標志表示存在觸電或電擊致死的風險。
請完整閱讀本手冊。尤其要注意一些注意事項、警告等。要確保本設備所提供的防護措施不受破壞。
傳感器的具體的安裝步驟如下：
將8（安裝板）用1（M8U型卡箍）固定在傳感器安裝位置的池邊欄桿上；
將9（轉接頭）與2（DN40）PVC管用膠水連接，并將傳感器電纜線穿過PVC管，傳感器旋入9（轉接頭)，并做好防水處理。
將2（DN40管），通過4（DN42U型管夾）固定于8（安裝板）上，如圖2。
|
1- M8U型卡箍（DN60） |
2- DN40管 |
|
3- 內六角螺栓M6*120 |
4- DN42U型管夾 |
|
5- M8墊片（8*16*1） |
6- M8墊片（8*24*2） |
|
7- M8彈簧墊片 |
8- 安裝板 |
|
9- 轉接頭（螺紋轉直通） |
|
l 棕色線---電源(+12VDC)
l 黑色線---地線(AGND)
l 藍色線---485數據_A(485_A)
l 白色線---485數據_B(485_B)
完成接線后，應仔細檢查，避免通電前的錯誤連接。
線纜規格說明：考慮到線纜長期浸泡在水中（包括海水）或暴露在空氣中，線纜具有一定的防腐蝕能力。線纜外徑Φ6 mm，所有接口均已做防水處理。
|
錯誤 |
可能的原因 |
解決方法 |
|
讀數不穩定 |
連接錯誤 |
重新連接控制器和電纜 |
|
電纜故障 |
請聯系我們 |
|
|
測量值過高、過低或數值持續不穩定 |
傳感器視窗被外物附著 |
清洗傳感器視窗表面 |
懸浮物（污泥濃度）傳感器在出廠前已經過校準，若需要自行校準可以按照如下步驟進行。
懸浮物（污泥濃度）校準要求使用懸浮物標準液，具體步驟如下：
若測量值和標液值之間存在較大偏差，則需要對校準曲線的斜率進行因子校正
a) 將傳感器連接PC端；
b) 設置好相關參數，并擦凈傳感器；
c) 將傳感器緩慢浸入到懸浮物標準液當中；
d) 等待數值穩定，并記錄該穩定值；
e) 計算校正因子。校正因子等于標準液值除以第4步測得的值。（因子 = 標準液值／穩定值）；
f) 在因子對應的寄存器中輸入計算出的校正因子即完成校正。
注：
l 校正時保證探頭鏡片離校準杯底部15cm，
l 校正時保證鏡片前端沒有氣泡，
l 校正時建議校正時校正杯采取避光處理。
l 質檢部門有規范的檢驗規程，具備先進完善的檢測設備和手段，并嚴格按照規程檢驗，對產品做72小時老化實驗、穩定性實驗，不讓一支不合格產品出廠。
l 收貨方對不合格率達到2%的產品批次直接退回，所有產生的費用由供貨方承擔。考量標準參考供貨方提供的產品說明。
l 保證貨源數量和出貨速度。
?
