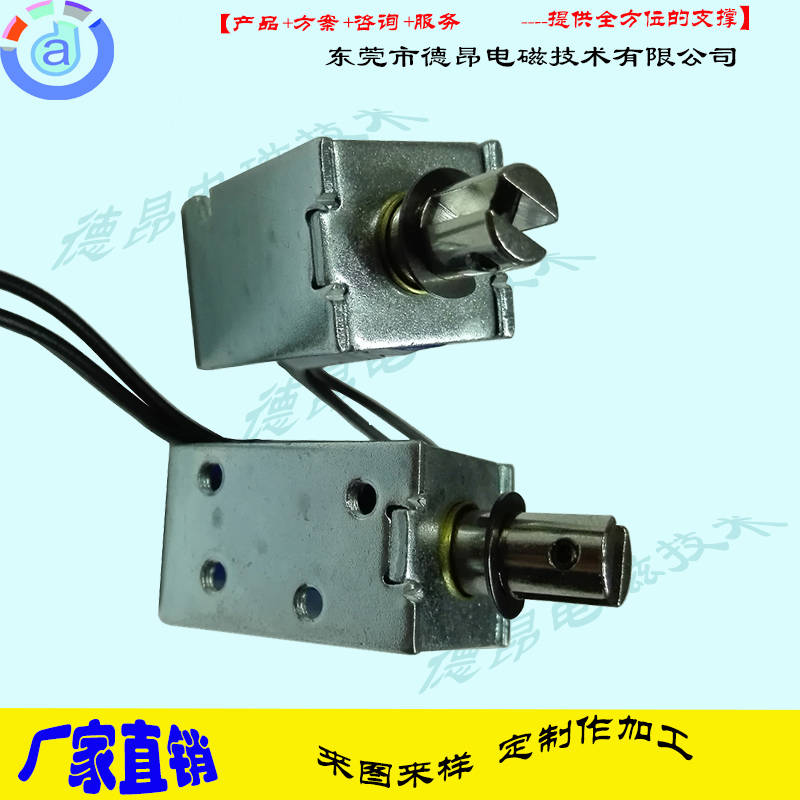

DU0730框架電磁鐵簡介

產品應用：  DU0730框架式電磁鐵主要應用在各類自動貨機、電動玩具、小家電等行業上面。

此款產品屬于窄型0730系列，可采用導線/PIN針兩種出線模式。

外形尺寸：      14*16*30mm;

工作電壓：      DC3V-220V

工作行程：      7mm以內

工作頻率：      自定

工作樣式：      L型為拉式/S型為推式

負載連接：      外形可根據需要進行加工

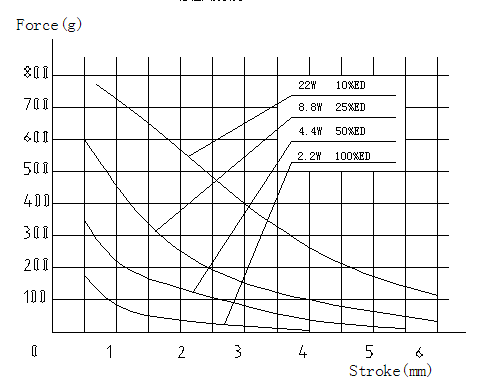

力量曲線：

    1.型號:

德昂    DU0730框架電磁鐵

技術參數以我司型號DU0730S-09A09為例

2.標準測試條件(TEST)：

2.1 環境溫度(temperature range):—5℃～+55℃

2.2 相對濕度(relative humidity):5%～95%RH

2.3 額定電壓(rated voltage):DC9V

2.4 功耗(wattage)：

 9W(DC9V,R=9Ω±10%)

3.  外觀:沒有損傷、破裂、生銹 、表面污點

4.  電氣特性(ELECTRICAL)

4.1 使用電壓(working voltage):DC9V±10%

4.2 吸引力：

    3mm     >150gf

4.3 絕緣電阻(insulation resistance):線圈和框架間100MΩ(DC500V 常規溫度/濕度)

4.4 耐電壓(high voltage ):線圈和框架間AC1000V(50/60Hz)1Mi(線圈和外殼之間)

5.0 壽命(biometry):正常使用狀態下50萬次以上

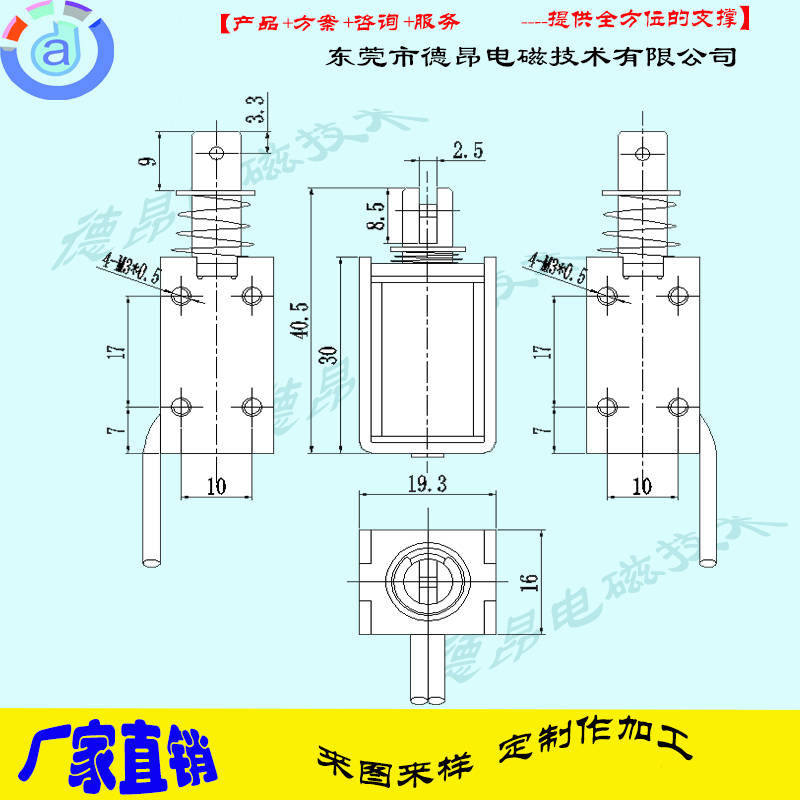

德昂生產的DU0730S-09A09電磁鐵尺寸：
