【應用說明】

DO1939L/S圓管推拉電磁鐵在市場上已經廣泛應用在自動化行業、機械自動化設備等上面，主要作用用于推動/拉動可動機構。

【構成說明】

根據工作樣式不同，零件有所差別，大致由以下幾種零件構成。

DO1939L型拉式產品主體由圓鐵管、前后蓋、可動、骨架、彈簧等構成；

DO1939S型推式產品在拉式產品上增加導桿、擋塊等。

【參考意見】

1：建議電壓：    DC6V~DC220之間

2：工作行程：    15mm以?xún)?nèi)

3：安裝方式:     9/16 -18UNF-2A(可根據要求加工）

4：負載連接：   可自定

溫馨提示：安裝螺紋有英制與公制兩種規格，選擇時需要注意螺紋規格型號，盡量避免不通用的型號！

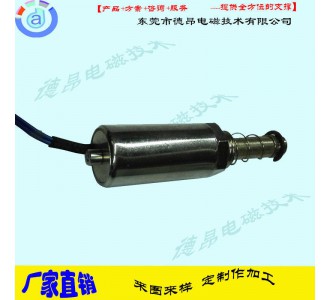

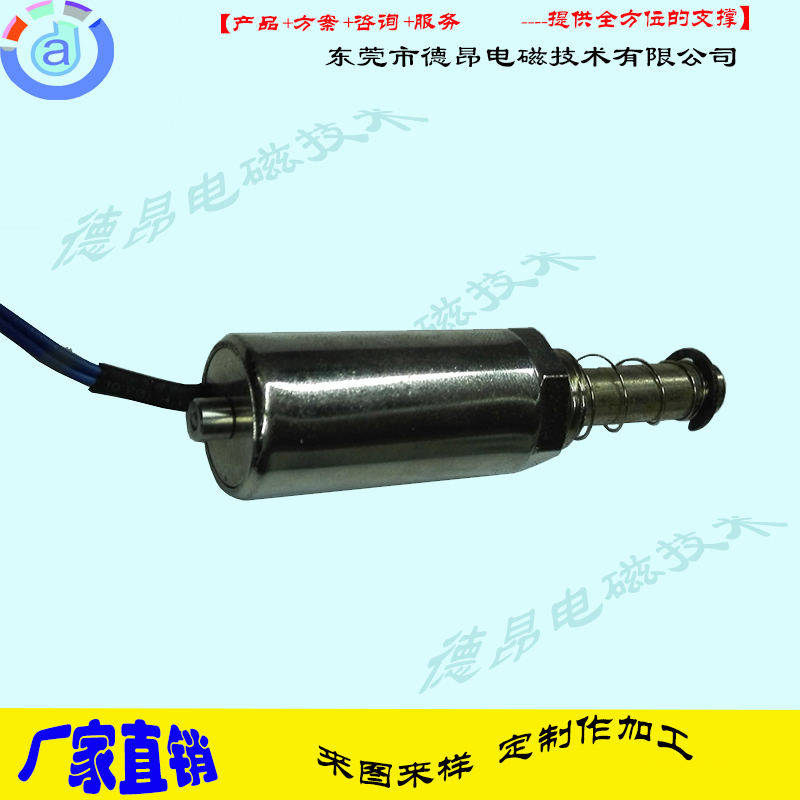

5：現有參考樣式如圖所示

DO1937圓管式電磁鎖的基本技術參數：

1：外形尺寸

   圓鐵管：外徑19mm*高度37mm

   可動直徑：8mm

   安裝螺紋：如圖所示

2:產品性能

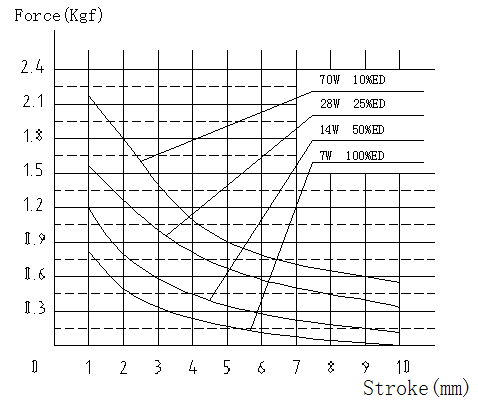

   力量曲線：

壽命：     500000次以上

存儲要求：

       工作環境溫度.濕度：     -20℃～+45℃，5%～95%RH

       儲存環境溫度.濕度：     -20℃～+65℃，5%～60%RH

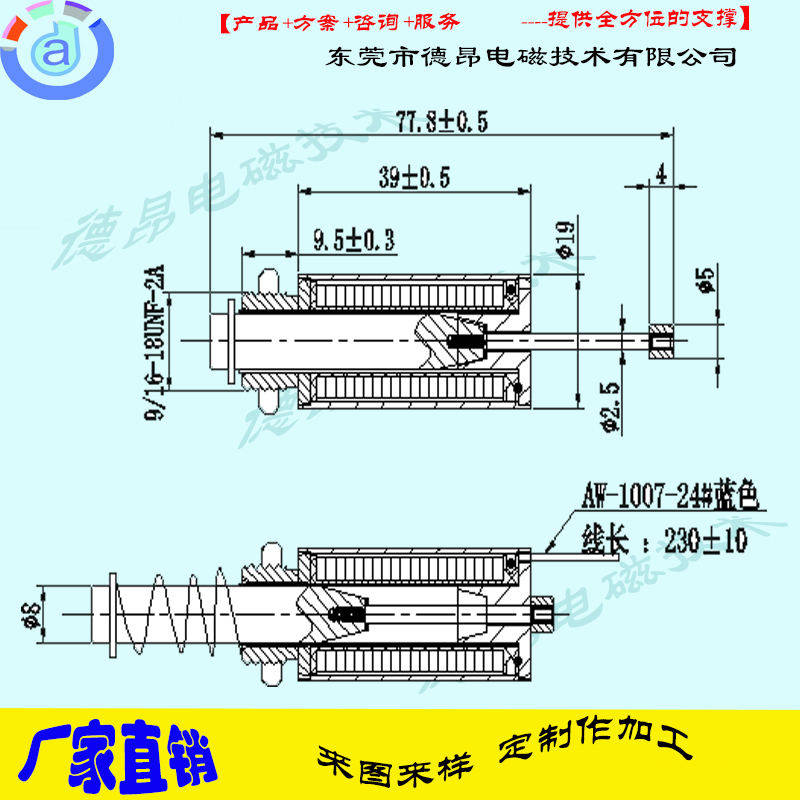

外形尺寸：
