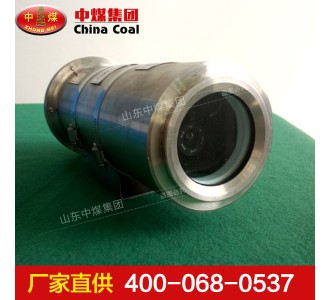

礦用攝像儀是工業電視系統的產品之一，適用于井下爆炸性氣體和煤塵的煤礦井下環境中。該攝像儀采用1/2 CCD固體器件成像，并以光纖和同軸電纜兩種方式傳輸。主要應用于煤礦井下高危環境中。本攝像儀內置超低照度攝像機，具有結構緊湊，體積小，重量輕，防爆，抗震，防潮等特點，適合于煤礦井下使用。能在光線較暗的條件下獲得良好的監視效果。能在0℃到+40℃溫度條件下長時間穩定工作。

礦用攝像儀使用環境

氣壓：80kpa ~ 106kpa

環境溫度：０℃ ~ +40℃

相對濕度：≤95%

振動不大于20m/s2的場所。

有爆炸性混合物，但無破壞絕緣的腐蝕性氣體的場合。

礦用攝像儀主要參數

防護等級： IP65 ：材質 不銹鋼304或316L

外形尺寸 417(L) x 161(H) x 152(W) mm 視窗 厚度8mm

視窗面積 Φ50mm 單位重量 8Kg

運輸重量 10Kg 出線孔數量 2

出線孔螺紋規格 M24x1.5 安裝方式 半固定云臺、固定支架

電氣指標：

輸入電壓 127VAC，50/60Hz 輸入電壓范圍 -20%~+10%

工作電流 ≤0.5A 功耗 ≤30W

信號規格

波長 1310nm

單模發射功率 ≥-20dBm

接收靈敏度 ＜-30dBm

最大傳輸距離 30Km ~ 50Km

電氣連接：

電源 2芯接線端子 網絡光信號輸出 2個SC接口

攝像機指標：

型號 WAT-902H2 制式 NTSC， PAL

掃描方式 2：1隔行掃描 圖像傳感器 1/2″ CCD

同步系統 內同步 視頻輸出 復合視頻，1Vp-p，75Ω

線數 570線 最低照度 0.0003Lux，F1.4 信噪比 46dB

外形尺寸 58(L) x 35.5(W) x 36(H) mm。

該產品已出口美國、法國、加拿大、印尼、俄羅斯、越南、澳大利亞、韓國、伊朗等多個國家，獲得客戶的一致好評。Zmjt063

因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實。
