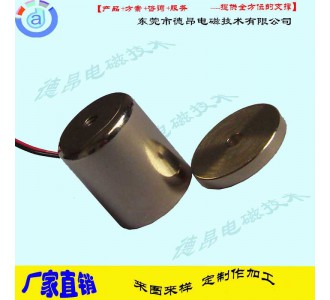

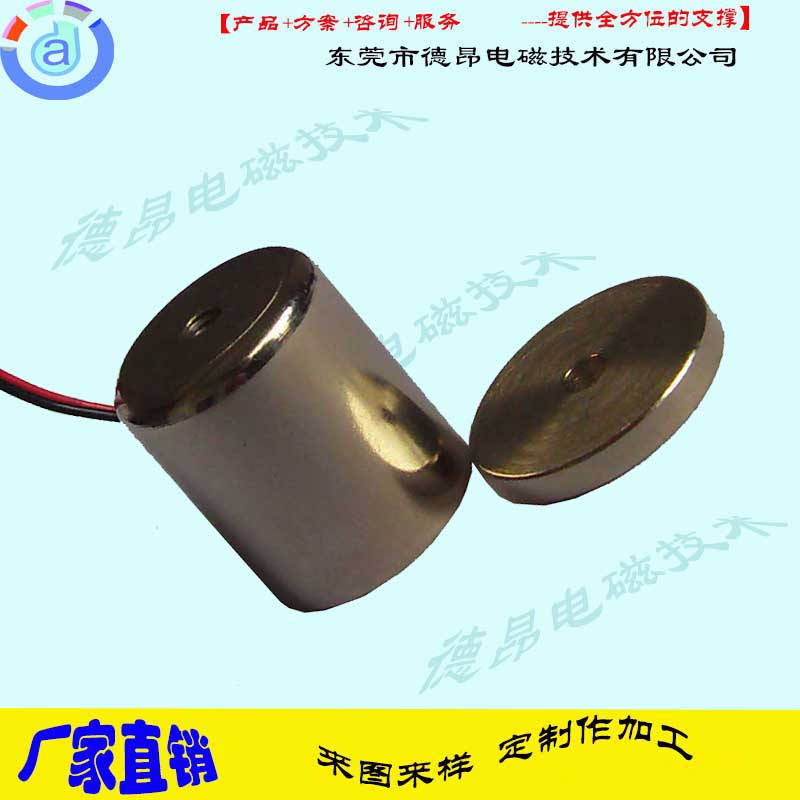

DKX3030-自保持吸盤電磁鐵基本說明

一：產品應用

自保持式吸盤式電磁鐵主要應用在各類機械手、機械臂等設備上。

二：產品組成

此類電磁鐵由導磁體外殼，磁感應線圈及永磁鐵組成，

三：工作原理

斷電時通過內置磁鐵磁化軛鐵與固定鐵芯組件產生強大的磁場，通正向電時抵消永磁鐵磁場，此時吸引力消失，通反向電時磁力疊加在永磁鐵上，此時吸力得到最大化。

四：產品特性說明：

4.1絕緣電阻              線圈和框架間100MΩ(DC500V 常規溫度/濕度)

4.2耐電壓                線圈和框架間AC500V(50/60Hz)1Min AC1200V(50/60Hz)1Sec(擊穿電流10mA)

4.3溫    升              在額定電壓DC3V下，溫升為65℃Max

4.4壽    命              典型值為50萬次

DKX3030自保持式吸盤式電磁鐵基本參數：

產品類型：     保持吸盤/磁保持吸盤

主體尺寸：     外徑30*高度30(mm)

零件處理：     鍍化學鎳

適合行程：     0mm

安裝方式：     螺紋安裝

參考力度：

                   不通電保持力       0mm≥7.0Kgf

                   通電殘留吸引力     0mm≤800gf

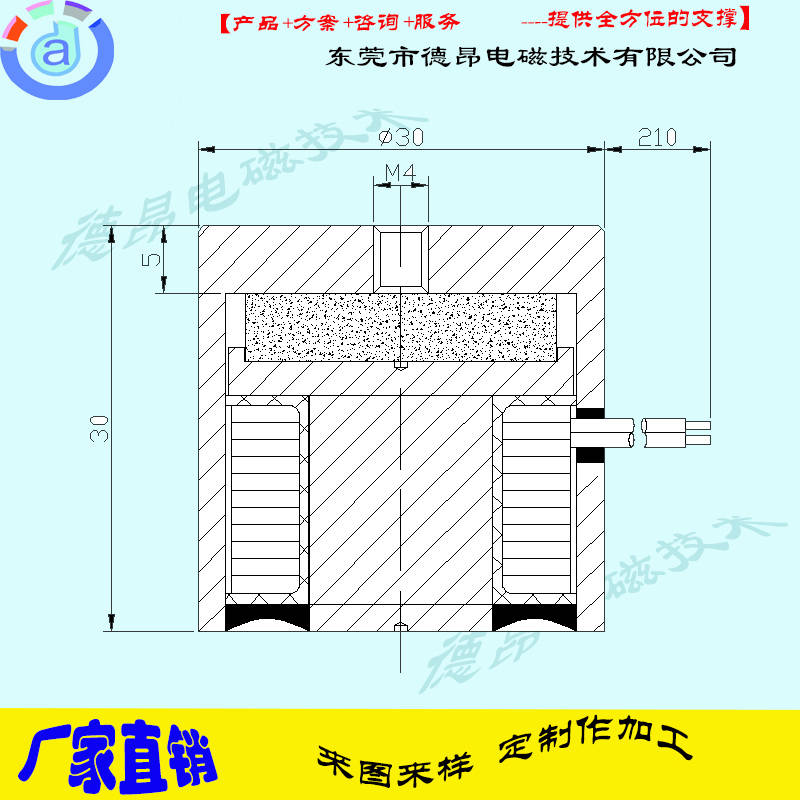

外形尺寸：
