江陰艾特利刃模有限公司專業生產組裝合金、焊接合金等高精度合金橫刀，廣泛應用于硅鋼片剪切、切紙、鋁、銅箔等行業。
我們選用國內高檔的硬質合金毛坯（株洲鉆石牌硬質合金），根據不同的要求選用不同型號的合金，加以完善的加工工藝，使刀片達到最完美的剪切效果。
本公司對于產品精益求精，每一步環節都認真對待，目前圓刀系列精密加工設備有天津產MM超精磨床、MG超精磨床、上海產MG萬能外圓磨（外徑300mm工件同心度可達0.001mm）、日本進口雙面研磨機等。
天津MG超精磨床
日本雙面研磨機
1》》橫剪線刀片：
規格型號
橫剪線刀片分橫刀和V型沖刀兩種，尺寸多變，需要按圖紙加工或標準尺寸加工。
適用于喬格、素能阿斯通等 1000橫剪線、800橫剪線、600橫剪線、500橫剪線、400橫剪線合金刀片。
技術要求：直線度≤0.01mm，平行度≤0.01mm，等候尺寸0.03mm，每次刃磨剪切0.23至0.5mm硅鋼片250萬次至300萬次，毛刺小于0.02mm。
|
序號 |
項目 |
允許誤差 |
出廠標準（實測） |
|
1 |
平行度 |
≤0.005mm |
≤0.003mm |
|
2 |
平面度 |
≤0.004mm |
≤0.003mm |
|
3 |
垂直度 |
≤0.005mm |
≤0.003mm |
|
4 |
眼距 |
≤0.2mm |
≤0.05mm |

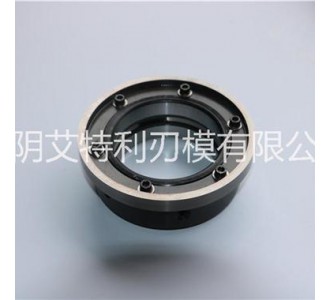

2》》縱剪線刀片：
規格型號
所有尺寸均可定做，標準尺寸外徑160.5、180.5、198.5、250均有現貨。
3、產品精度
|
所有規格 |
允許誤差 |
出廠標準（實測） |
|
外徑尺寸 |
≤0.03mm |
≤0.01mm |
|
內徑尺寸 |
≤0.01mm |
≤0.005mm |
|
端面跳動 |
≤0.01mm |
≤0.005mm |
3》》硬質合金刀片：
1、材質
選用國內高檔的硬質合金——株洲“鉆石牌”硬質合金，多種型號為商秘軍工級型號。
各種型號的合金均有現貨，根據不同的剪切材料按客戶要求定做。
2、規格型號 硬質合金刀片用于電子印刷電路板引線焊接頭的切割及水泥制品的切割。
可提供Φ200mm、Φ250mm整體刀及Φ350mm（小片）、Φ350mm（大片）組合切刀。其中剪刀片用于無梭織布棉紗尖端。
可加工各種材質和尺寸，按圖紙或樣品生產，目前可加工最小厚度為0.5mm，最大外徑為450mm。
3、產品精度
以下數據是按外徑250mm，厚度5mm的工件標準。
|
序號 |
項目 |
允許誤差 |
出廠標準（實測） |
|
1 |
外徑 |
≤0.02mm |
≤0.005mm |
|
2 |
內徑 |
≤0.01mm |
≤0.005mm |
|
3 |
平行度 |
按要求 |
0.002mm |
|
4 |
厚度公差 |
按要求 |
0.002mm |
|
5 |
平面度 |
按要求 |
0.002mm |
我們的地址：江陰市工業園
電話：0510-86022789
聯系手機：18015398600 期待您的咨詢
?
