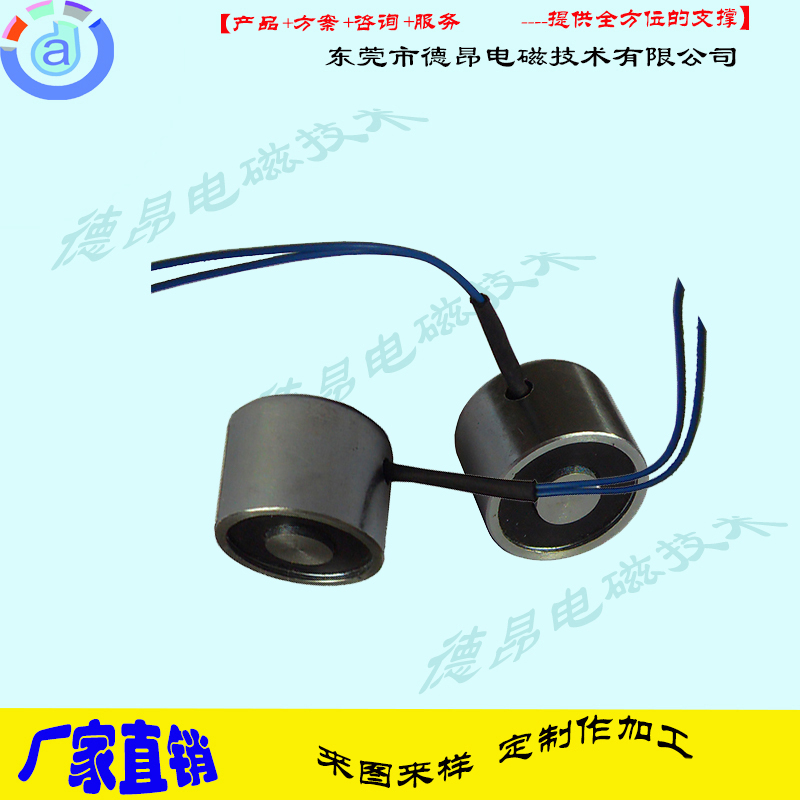

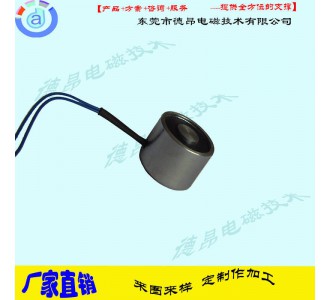

DX1414機械手吸盤電磁鐵

【主體尺寸】

外殼：  直徑14*高度14mm

安裝方式：M3/M4螺紋

【參考參數】

工作電壓：      DC3V-48V

工作行程：      0mm

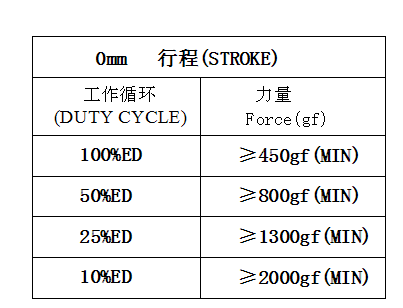

功率與力量：

工作頻率：     100%~10%ED

安裝方式：     M3螺紋（1個）

DX1414吸盤電磁鐵請參考圖下：

1.型號:

   德昂DX1414系列圓形吸盤電磁鐵

技術參數以我司型號DX1414L-12A72為例

2.標準測試條件(TEST)：

2.1 環境溫度(temperature range):—5℃～+55℃

2.2 相對濕度(relative humidity):5%～95%RH

2.3 額定電壓(rated voltage):DC12V

2.4 功耗(wattage)：

     2W(DC12V,R=72Ω±10%)

3.  外觀:沒有損傷、破裂、生銹 、表面污點

4.  電氣特性(ELECTRICAL)

4.1 使用電壓(working voltage):DC72V±10%

4.2 吸引力：

     0mm    500gf

4.3 絕緣電阻(insulation resistance):線圈和框架間100MΩ(DC500V 常規溫度/濕度)

4.4 耐電壓(high voltage ):線圈和框架間AC1000V(50/60Hz)1Mi(線圈和外殼之間)

5.0 壽命(biometry):正常使用狀態下50萬次以上

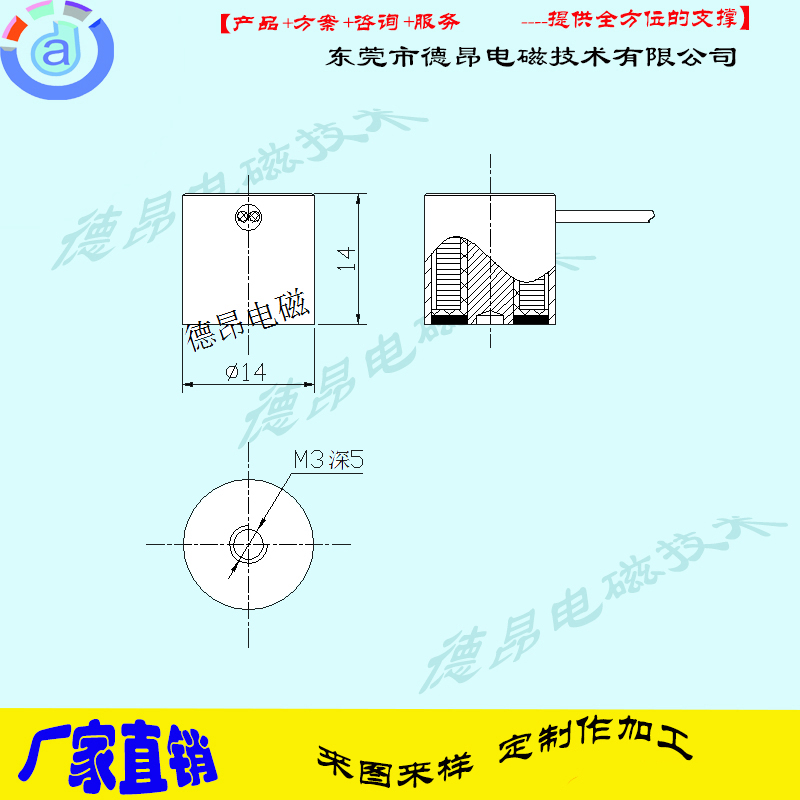

DX1414吸盤電磁鐵產品尺寸圖紙：
