礦用節能軸流式通風機運轉效率更高、噪聲更低，性能范圍更大，與礦山通風網路匹配效果更好，因此節電效果更為顯著。同時主風筒設有穩流環防喘振裝置，特性曲線無駝峰，可保證多風機聯合工作的穩定性，風機在任何阻力狀態下都能穩定運轉。

礦用節能軸流式通風機結構

1、k系列礦用節能軸流通風機采用直聯型結構，通風機主機體采用鋼板、型鋼組焊而成，電機和葉輪放置其中，結構緊湊，整體穩定性好：主機體設有穩流環裝置，使風機的特性曲線無駝峰，避免喘振危險、風機由集流器、主機、擴散器、擴散塔（有時需要擴散塔）等4部分組成一風機安裝在地表抽出式通風時，尚需增加 前預埋筒與回風硐連接．

2、DK系列礦用節能軸流通風機為I、Ⅱ兩級葉輪靠近安裝在l、Ⅱ兩級電機上，形成互為反向旋轉的對旋式結構，風機由集流器、I級主機、Ⅱ級主機、擴散器、擴散塔（有時需要擴散塔）等5部分組成。

3、K. DK系列風機N。12型及№12型以下的主機采用整體式結構~№12型及№12型以上的主機采用為上、下對開式結構，即將主機殼體水平解體，在主機殼體水平解體縫上、下焊接水平法蘭，水平法蘭之間采用密封膠墊，以達到嚴密的密封效果。

礦用節能軸流式通風機特點

1、采用最先進的C-4／Ⅱ型空間扭曲機翼型葉片，按“三元流”理進行風機的氣動設計，因此氣動效率高，這是風機節能的前提與基礎。

2、性能范圍寬廣，規格型號齊全，能夠與各種阻力和風量類型的礦山通風網路很好匹配，可保持長期高效運轉，實際節能效果極為顯著。

3、設有穩流環防喘振裝置，特性曲線無駝峰，沒有喘振危險，在任何礦井阻力狀態下均可安全穩定運轉，特別適于多風機聯合運轉。

4、采用電機與葉輪直聯的最簡傳動結構，整體穩定性好，安裝方便，維修容易，裝置局阻低。比皮帶和長軸的傳動效率高，沒有傳動故障，沒有斷軸危險，輕度地基下沉和滑移不影響風機正常運轉。

5、結構緊湊，防潮性能好：風機主體采用鋼板、型鋼組焊結構，葉片為中空鋼板材料，葉柄采用中碳合金鋼調質熱處理，葉片及整體強度高，抗井下爆破沖擊波的能力強。可安裝在地表，也適合安裝于井下，特別適于作為多級機站通風系統的機站風機。

6、可直接反轉反風，反風率大于60%，不需要修筑反風道。

7、葉片安裝角可調，可根據礦井生產的變化，隨時調節風機工況。

8、土建工程量很小，可節省大量基建投資。

9、運行噪聲較低，如有特殊要求時，可配帶阻抗性消聲器。

礦用節能軸流式通風機適用范圍

礦用節能軸流式通風機是專門根據冶金、有色、黃金、化工、建材和核工業等各類非煤礦山的需要而設計的，可作為主扇、輔扇，既可安裝在地表，也可安裝在井下，適宜于多風機聯合運轉，是多風機串并聯多級機站通風系統中各級機站理想的機站風機，也適用于大型車間、隧道、人防工程等場合的通風換氣。

該產品已出口美國、法國、加拿大、印尼、俄羅斯、越南、澳大利亞、韓國、伊朗等多個國家，獲得客戶的一致好評。Zmjt063

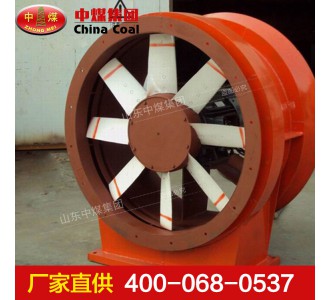

因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實。
