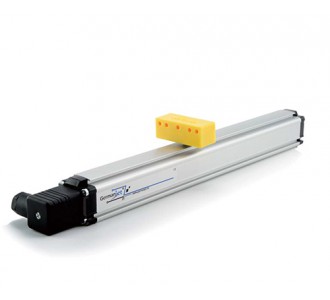

德敏哲 18系列
機械設備專用磁致伸縮位移傳感器
應用行業
l 注塑機
l 吹瓶機
l 壓鑄機
l 橡膠成型機
l 壓磚機
l 標志制作機器
l 油漆噴霧器
l 金屬與木工機械
l 汽車與行走機械

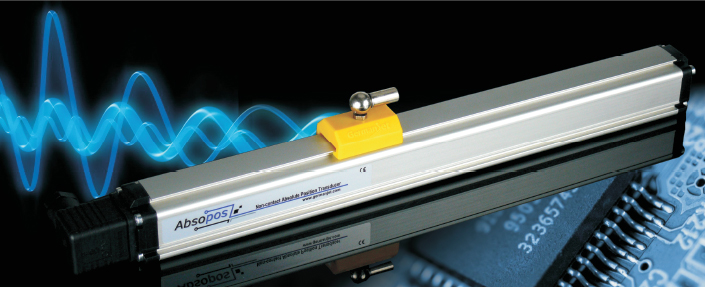

| Absopos Technology 磁致伸縮科技 |
|
磁致伸縮（Absopos）的運作原理是通過分析兩個磁場相互感應的反饋信號而達致。 第一磁場是利用一個永久磁鐵在傳感器外殼上運行。第二磁場是由脈沖產生器產生。當兩個磁場互相感應，一個絕對值的位置信號便會以超聲波速度反饋。精密電路系統便會對超聲波的波形進行分析，繼而輸出一個精確和高分辨率的位置信號，讓機臺可以實時進入生產狀態。 |
| 磁致伸縮位移傳感器的優勢 FOR EXTREMELY ACCURATE,LOW-NOISE,AND WEAR-FREE ABSOLUTE POSITION FEEDBACK |
|
l 磁致伸縮位移傳感器采用非接觸式超聲波測量技術。能提供最佳的線性和絕對值的位置測量。
|
| 標準規格 | ||
| 測量數據 | 直線位移 | |
| 供應電源 | +24Vdc (20.4 - 28.8Vdc) | |
| 輸入保護 | 極性保護至-30Vdc, 過壓保護至36Vdc | |
| 用電量 | 50-140mA (按量程而定) | |
| 絕緣強度 | 500Vdc (DC地端對機器接地端) | |
| 輸出 | 0-10Vdc, 10-0Vdc雙輸出, 最低負載電阻5kΩ | |
| 分辦率 | 無限 (取決於控制器A/D與電源紋波) | |
| 重複精度 | 滿量程的 < ±0.005% | |
| 非線性度 | 滿量程的 < ±0.01% (最大 ±90μm) | |
| 工作溫度 | -40至85℃ | |
| 防護級數 | IP65(當正確連接上插頭時) | |
| 振盪指標 | 10-2000Hz / IEC標準68-2-6 | |
| 沖擊指標 | 100g (單一沖擊) / IEC標準68-2-27 (耐久性) | |
| 更新時間 | 0.5ms 1200mm以內 / 1.0ms2400mm以內/ 2.0ms 4800mm以內 |
18系列磁致伸縮位移傳感器是采用非接觸式磁致伸縮測量技術。此技術能提供高精準、直接和絕對值的位移輸出。非接觸式設計不但方便安裝，而且能消除所有工作磨損而帶來的誤差。
鋁成型外殼符合IP65標準，保證能工作於苛刻和高塵埃污染的環境。固定夾片提供靈活和簡易的安裝方式，適合一般機械使用。總括而言，18系列磁懸浮式磁致伸縮位移傳感器非常堅固耐用，是要求嚴格的工業環境中最理想選擇。
?
