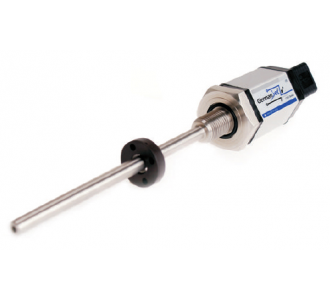

德敏哲 17系列
液壓缸專用磁致伸縮位移傳感器
應用行業
l 伺服液壓油缸活塞位置反饋或預置
l 伺服汽缸活塞位置反饋或預置
l 研磨機械位置反饋或預置
l 鑄鍛機床位移控制
l 注塑機模板定位與監測
l 木材加工定位控制
l 其它機械定位和位移檢測
l 水輪機導葉開度的檢測與控制
l 汽其它機械定位和位移檢測等
| Absopos Technology 磁致伸縮科技 |
|
磁致伸縮（Absopos）的運作原理是通過分析兩個磁場相互感應的反饋信號而達致。 第一磁場是利用一個永久磁鐵在傳感器外殼上運行。第二磁場是由脈沖產生器產生。當兩個磁場互相感應，一個絕對值的位置信號便會以超聲波速度反饋。精密電路系統便會對超聲波的波形進行分析，繼而輸出一個精確和高分辨率的位置信號，讓機臺可以實時進入生產狀態。 |
| 磁致伸縮位移傳感器的優勢 FOR EXTREMELY ACCURATE,LOW-NOISE,AND WEAR-FREE ABSOLUTE POSITION FEEDBACK |
|
l 磁致伸縮位移傳感器采用非接觸式超聲波測量技術。能提供最佳的線性和絕對值的位置測量。
|
| 標準規格 | ||
| 測量數據 | 直線位移 | |
| 供應電源 | +24Vdc (20.4 - 28.8Vdc) | |
| 輸入保護 | 極性保護至-30Vdc, 過壓保護至36Vdc | |
| 用電量 | 50-140mA (按量程而定) | |
| 絕緣強度 | 500Vdc (DC地端對機器接地端) | |
| 輸出 | 0-10Vdc, 10-0Vdc雙輸出, 最低負載電阻5kΩ | |
| 分辨率 | 無限 (取決於控制器A/D與電源紋波) | |
| 重復精度 | 滿量程的 < ±0.005% | |
| 非線性度 | 滿量程的 < ±0.01% (最大 ±90μm) | |
| 工作溫度 | -40至85℃ | |
| 防護級數 | IP65(當正確連接上插頭時) | |
| 振盪指標 | 10-2000Hz / IEC標準68-2-6 | |
| 沖擊指標 | 100g (單一沖擊) / IEC標準68-2-27 (耐久性) | |
| 更新時間 | 0.5ms 1200mm以內 / 1.0ms2400mm以內/ 2.0ms 4800mm以內 | |
| 抗壓強度 | 安裝在液汽缸內時為600bar | |
| 固定方式 | 螺紋 M20 X 2.0 | |
| 外殼材料 | 鋁，經陽極化處理/外保護管為, 法蘭盤為304不銹鋼精密鑄造 |
17系列磁致伸縮位移傳感器是專為液壓缸而設計。耐壓外管與六角法蘭為100%不銹鋼，可以直接安裝進液壓缸里。電子部分與耐壓外管為模塊組裝設計，即兩者可完全分離。在特殊情況下，只需撥出電子部份進行校準，而耐壓外管無需與液壓缸分離。此設計減少重置液壓缸時間，大大提高生產效率。
電子部份為IP65等級，使電子模塊受到最佳的抗震，防塵和防潮保護。輸出連接為業界常用的油制插頭（DIN 43650），既方便又容易接線。除了適合液壓系統外，也同樣適合機械外置安裝。在無需定期維護情況下，提供絕對和準確的重復輸出。
17系列磁致伸縮位移傳感器（磁鐵安裝指引）
17系列磁致伸縮位移傳感器（液壓缸安裝圖例）
17系列磁致伸縮位移傳感器（外殼尺寸）
?
