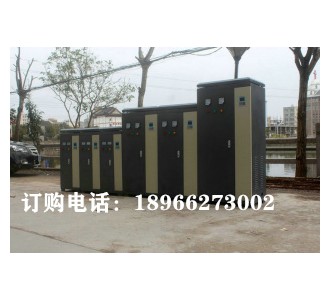

本系列軟起動柜為可控硅全時在線一體式電動機軟起動控制柜

--------------------------------------------------------

1、柜內沒有交流接觸器，起動及運行的載體均為可控硅（模塊或晶閘管）

2、中文智能液晶屏顯示/全新升級/人機互動-操控更人性化

3、柜內主要元件有空開，軟起動主控板，液晶屏中文顯示操控板，軟起動系統（包含可控硅，散熱器和風機），高精度互感器，電源變壓器，電壓表，電流表，按鈕開關及信號燈等

一、技術指標

輸入電壓：380V 660V

額定工作電流：380V:22-1200A 660V:90-660A

額定功率：380V:11-630KW 660V:75-630KW

起動方式：6種起動方式：限流起動/電壓斜坡起動/突跳+限流起動/突跳+電壓起動/電流斜坡起動/雙閉環起動

保護方式：起動時、起動運行后在線保護

保護內容：12種保護功能

顯示方式：中文液晶漢顯或數字顯示

參數個數：18個

故障記錄個數：10個

端子個數：12個

過載能力：150%，35s, 200%，15s

軟起軟停時間：2-60s提調

接口：485通訊接口,1個可編程繼電器輸出,0-20mA輸出

二、產品特點和最新改進

特點一：在線保護功能。三進三出設計，相當于軟起動器+電動機保護器，實時在線保護，降低投資。

特點二：新增“旁路切換時間”參數。避免在重載情況下，大電流切換燒毀接觸器。

特點三：LCD中文液晶顯示。便于一般工作人員安裝、調試、維護和故障處理。

特點四：雙系列同一尺寸，各系列中660V/380V外型尺寸也一致。

特點五：通訊功能。提供中文上位機軟件，便于用戶遠程控制和調試。

三、產品關鍵原器件和軟件技術

（1）PCB控制板采取國外品牌電子器件；可控硅為中外合資品牌；互感器為國內知名品牌。

（2）控制軟件技術為電流電壓雙閉環控制技術。

（3）顯示軟件為中文漢顯，LCD藍色大屏幕。

（4）通訊軟件為485接口
