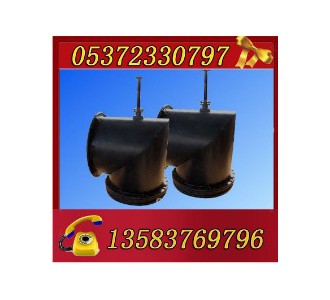

| PZ2 型配水閘閥是直角式閘閥，用小型電動機作為動力源替代人工操作 , 可承受 0.1Mpa 的壓力。主要 用于礦山井下各吸水井配水，也可用于選礦、水處理水池泄水。水中不含有腐蝕性的介質，水溫不大于 80 ℃。PZI-600配水閘閥材質是碳鋼的，8個厚的鋼板做的，其中最大的壓力能達到1.9mpa.質量保證一年，質量要比鐵的好，主要用于礦井底下。連接桿可以根據客戶的要求進行定做，常用的有1.5m，3米，5米，5.5米，6m等不同規格的，如果有需要的話及時的聯系。 一、概述 1、本系列產品是直角式閘閥，可承受0.1Mpa的壓力。主要用于礦山井下各吸水井配水，也可用于選礦、 水處理水池泄水。水中不含有腐蝕性的介質，水溫不大于80℃。 2、型號意義： 如：PZ2-400 PZ2-配水閘閥 400-公稱直徑 3、本系列產品所執行的標準是：企業標準Q/BBC-007-91《配水閘閥》。 二、結構說明 1、配水閘閥由操縱臺、連接桿、閥桿、閘閥、短管等部件組成。 2、PZ2型用小型電動機作為動力源替代人工操作，方便、快捷。 3、閘閥由閥體和閥瓣構成。 （1）閘體為焊接件，下部裝有一錐形密封環，與閥瓣共同構成密封部分。 （2）閥瓣由焊接件與橡膠墊構成，通過帶環螺釘組件與閥桿絞接，以保證閥的密封性能。 4、短管用于埋入配水井井壁，為焊接件。 5、連接桿的長度由配水井底板至泵房底板的高度差來確定。分為 5米 、 4.5米 、 4米 、 3.5米 四種 規格。用戶也可以按實際安裝高度確定連接桿的長度，按需定制。 |
?
