PHILIPS 飛利浦多參監護儀GS10
GS10病人監護儀——基層臨床科室所需要的監護儀
產品信息
10.4” 彩色TFT顯示屏
--高清晰，高對比度
--防炫目，亮度可調
--6通道顯示
外形美觀 重量輕 體積薄，便于醫護人員提運
--僅重4kg（包括電池）
監測基礎生命參數
-- 心電、無創血壓、Goldway血氧飽和度 、脈率、
呼吸、雙體溫
適用于成人、小兒、新生兒
功能、界面：脈搏調制音、大字體顯示界面，
血壓列表界面
數據管理：1000組參數趨勢列表，1000小時趨勢圖，60分鐘全息心電波形回顧
支架方案：推車、上墻支架
針對性強
操作簡便 平層菜單設計 合理增設快捷鍵 中文標識
軟件功能貼近基礎的臨床需求，配標掉電存儲快速開機
性價比高
監測參數能滿足臨床基礎監測需求
沒有太多冗余的功能，強調實用夠用

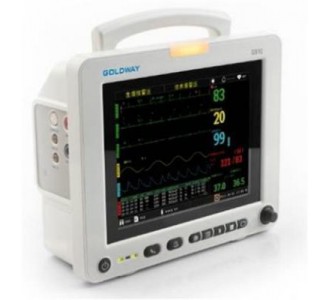

GS10正面圖
特點：
-中文標識,易學易懂
-增大的按鍵,易操作
-突出快捷按鍵
把基層醫院最常見的兩個操作按鍵
“血壓”和“報警音”放在易操作
的位置
側面附件接口圖
快速插拔接口，操作一步完成，方便附件更換與管理
適用于基層醫院復雜的工作環境
防火
LG防火材料，AF342 耐老化，不易發黃
防塵
灰塵不易進入，對機器工作造成影響
防水
IPX1 水滴滴入到外殼無影響
抗跌落,抗沖擊
裸機0.6m跌落測試，100g加速度沖擊
整機無風扇
無噪音設計
寬電源輸入
110V-240V,適用于基層醫院電源不穩定
寬溫度工作環境
0-40度
寬濕度工作環境
15-95%
基本生理參數監測
可監測參數：
-心電 ECG
-無創血壓 NIBP
-血氧 SPO2
-呼吸 RESP
-脈率 PR
-雙體溫 TEMP
滿足基層醫院普通科室的監測需求
心電技術
•3導/5 導心電圖
ECG增益
–X1/4, X1/2, X1, X2, X4,
自動
ECG 模式:
–診斷模式，監護模式, 手術模式
•起搏信號識別
掃描速度
–50mm/s 、25 mm/s、12.5 mm/s、6.25 mm/s可選
1 = ECG1 波形標示
2 = 1mV標尺
3 = ECG1波形
4 = 時間間隔標志(每秒)
5 = ECG 導聯
6 = ECG 增益
7 = ECG 波形速度
8 = ECG 模式
9 = 心率來源
血氧
較好的抗運動干擾、抗弱灌注
具有灌注分析及顯示功能
脈搏調制音
隨著血氧飽和度值的高低變化,脈搏的音調發生高低變化,麻醉醫師通過聽，
就可判別血氧飽和度的變化。
體溫
體溫1, 體溫2
差值 (? T)
單位: °C 或 °F
測量部位：體表, 體內
2014-08-01
1 = TEMP1 單位
2 = TEMP1和TEMP2的差值
3 = TEMP 2 單位
4 = TEMP 1 值
5 = TEMP 2 值
呼吸
呼吸率 (rpm)
胸阻抗法
導聯選擇
五導心電圖: RA-LA, RA-LL, LA-RL 和 LL-RL
三導心電圖: RA-LA和RA-LL
波形增益: x1/2, x1, x2
波速: 6.25, 12, 25 毫米/秒
1 = 呼吸波形標示
2 = 呼吸波
3 = 呼吸導聯
4 = 呼吸增益
5 = 呼吸率(RR)
6 = 呼吸測量單位(rpm)
無創血壓
振蕩法
收縮壓/ 舒張壓 (平均壓)
病人類型: 成人，兒童，新生兒
靈活的工作模式:
手動模式
自動模式: 時間間隔為1-10，15, 30, 60, 90, 120,180, 240, 480 分種
連續模式: (5分鐘連續測量)
單位: mmHg, kPa
1 = NIBP單位
2 =平均動脈血壓值(MAP)
3 = 間隔時間
4 = 測量模式
5 = 病人模式
6 = 收縮壓
7 = 舒張壓
記錄和打印
最多可選擇記錄3個通道波形
實時的參數和波形記錄
波形、前置時間都可設置：無、1s、2s或3s
定時記錄：時間間隔可設置
15分鐘、30分鐘、1小時、4小時、8小時或12小時
報警觸發記錄：僅對波形打印有效
當有報警事件發生時記錄儀會自動生成一份打印記錄
打印速度： 12.5/25/50mm/s可選
大字體顯示
方便遠距離多角度
觀察參數，使得醫護
人員即使遠離病床也
能看見患者重要的生
理參數情況
掉電存儲和數據存儲
掉電存儲功能
監護儀掉電后，系統自動保存人監護數據及報警上下限。
60分鐘心電波形全息回顧
1000小時趨勢回顧
1000組數據趨勢列表
200組報警事件
監護儀由主機、電池、支架、以及心電電纜、血壓袖帶、血氧探頭、溫度探頭、二氧化碳測量組件組成。
?
