產品概述

　　傳統的污水泵站建設多為半地下式，采用普通平板格柵或格柵除污機攔截并打撈污水中的懸浮物和漂浮物，垃圾打撈上來后還要通過輸送設備或人工清理外運，泵站建設成本和運行費用都很高，而且泵站周邊臭味嚴重，夏天蒼蠅、蚊子、害蟲多，對環境造成嚴重的二次污染。

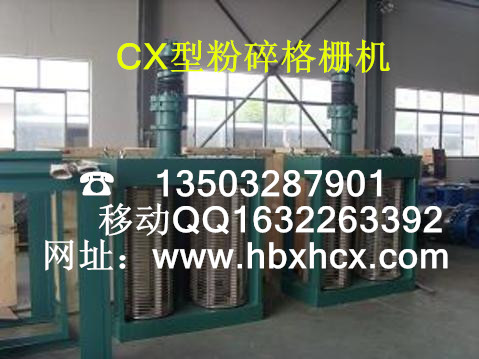

　　粉碎型格柵除污機能把污水中的懸浮物和漂浮垃圾粉碎成6~10mm的細小顆粒，粉碎后的污物無需打撈，直接隨污水流走。泵站設備能全部安裝在地下水池內，水池頂部封閉，這種泵站大大改變了傳統泵站的工作環境差、噪音大、建設成本高、運行費用大等缺陷，真正意義上實現了全地埋無人值守。

　　我司自行研制及開發的全地埋式粉碎型格柵，經國內眾多用戶多年使用證明：設備性能穩定，泵站投資成本低，運行管理費用節省，周邊環境徹底改觀。

　　工作原理

　　粉碎型格柵除污機由干濕兩用防爆電機、齒輪箱、側板、傳動軸、刀軸、切割刀片、潛水電纜、電氣控制箱、立式轉鼓、密封件等組成。電機啟動后，刀片及立式轉鼓同時不等速轉動，污水中的固體漂浮物隨著污水進入轉鼓區后被旋轉的轉鼓截留并送到切割區，兩組差速轉動的刀片組迅速進行軸向和徑向切割，將其粉碎成6~10mm的小顆粒，其他大部分的污水和足夠小的顆粒直接通過轉鼓與粉碎后的小顆粒隨水泵一起流走。

　　產品特點

　　1、 機身基本結構

　　整機由上下箱體、側板、蓋板等組成，所有材料均采用優質鋼材焊接而成，可承受很高的外部沖擊負荷，精密加工后定位與箱體組合成整機，長期運轉能保證不變形、不移位。

　　2、 切割刀片和墊片

　　a、 切割刀片和墊片經過特種硬化熱處理，能保證刀片長期在污水運行不銹蝕，并有鋒利的刀刃。

　　b、 切割刀片和墊片內孔呈六邊形，和軸之間水平間隙不超過0.1mm，確保了切割刀片具有較強的扭矩。

　　c、 切割室包括分別裝在兩個軸上的多齒切割刀片組，11齒、斜齒型刀具，保證了切割后顆粒小于10mm，且切割更徹底，另刀片齒數、齒形、齒深也可根據客戶的不同需要(漂浮物的屬性及粉碎后的顆粒大小)而特別定制。

　　3、 刀軸

　　a、 粉碎刀片組的驅動軸和被驅動軸由不銹鋼制成，其防銹能力大大增加，經專機加工成六邊形后，運轉時既保證較強的扭矩，又能保持一定的曲張?zhí)匦浴?/p>

　　b、 六邊形刀軸軸徑依據粉碎型格柵大小、客戶實際工況及電機功率來配置。

　　c、 最大軸徑可達90mm，以滿足大流量機型要求。

　　4、中間支撐

　　a、切割刀片組高度大于800mm時，刀片組中帶有一至兩個軸支撐，為主軸提供了附加的支撐，以保證足夠的切割扭矩。

　　b、中間支撐由一個座套和特殊耐磨軸套組成，軸襯使軸在污水中也能自由轉動。

　　5、立式旋轉過水轉鼓

　　a、轉鼓由304不銹鋼制成，轉鼓直徑為200~600mm。轉鼓在二級齒輪傳動下不間斷旋轉形成弧形，在過水的狀態下將污物撥進刀腔。

　　b、轉鼓柵條豎行焊接在轉盤上，在旋轉的狀態下能有效的防止漂浮物漏走。

6、軸承和密封

　　a、刀片的驅動軸和被驅動軸在每一端有一個密封的角接觸優質軸承，使軸能同時承受軸向和徑向的載荷。

　　b、軸承安裝在可更換的軸承座中，密封采用機械密封保護、防止污物進入。

　　7、變速減速器

　　減速器的輸出軸與粉碎型格柵機的上箱體內傳動齒輪軸相連，連結方法穩定、可靠。經多級齒輪傳動后使主、副刀軸形成不等速以達到理想的粉碎效果。
