2，機器控制方式：C 軸（彎曲軸）、Y 軸（小車送料）、B 軸（管子空間旋轉）
a) 轉臂側推式夾管，液壓導板側推。彎管方向為順時針方向。
b) 機架焊接結構采用消除應力工藝，確保床身不變形。外觀蓋板噴漆，運行件電鍍、發黑。
c) 控制系統采用PLC控制系統。送料/轉角采用日本三菱伺服驅動。彎管采用液壓驅動，輸入輸出部分采用進口優質控制元件。觸摸屏操作界面上預設彎管機參數。
d) 夾模、導模、芯軸采用液壓傳動方式。

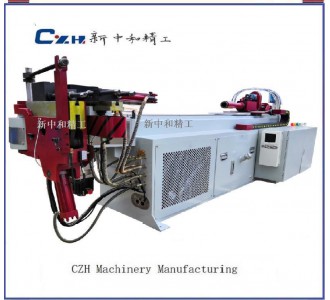

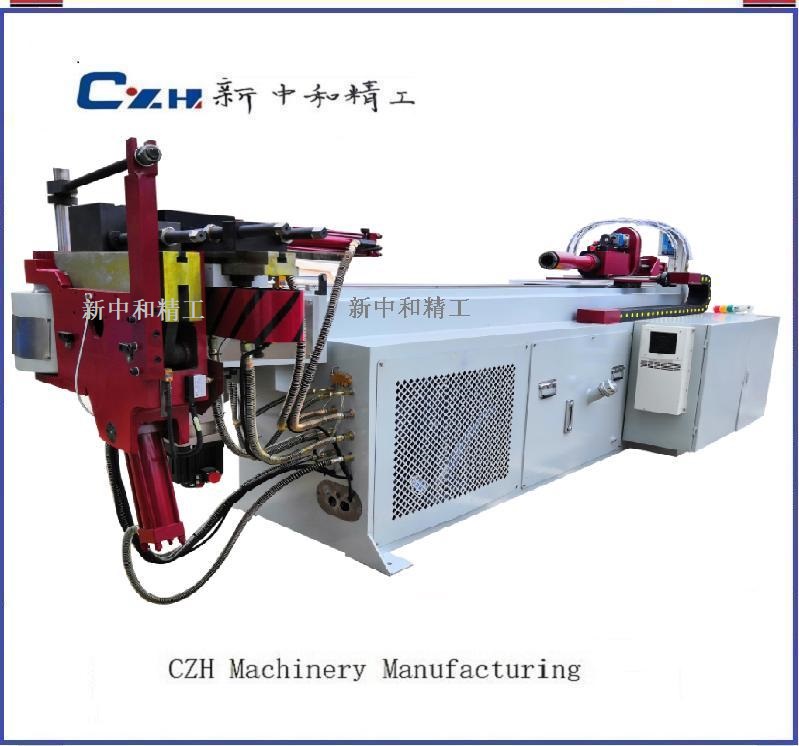

A. SB75CNC 主要技術參數
|
序號
|
名稱
|
單位
|
參數
|
備注
|
|
|
1
|
最大彎曲管徑
|
mm
|
Φ75×2mm
|
最大根據低碳鋼材質計算
|
|
|
2
|
最大彎曲半徑
|
mm
|
R300mm
|
||
|
3
|
最小彎曲半徑
|
mm
|
根據管徑
|
||
|
4
|
直送長度
|
mm
|
3000
|
可定制
|
|
|
5
|
送料方式
|
1. 直送
2. 夾送
|
|||
|
6
|
最大彎曲角度
|
Degree
|
190
|
||
|
7
|
使用控制器系統
|
PLC
|
|||
|
8
|
可儲存程序
|
組
|
500組（1000）
|
||
|
9
|
單個程序可設定彎頭個數
|
個
|
28個（10）
|
||
|
10
|
彎管方式
|
液壓彎管
|
|||
|
11
|
工作速度
|
彎管速度
|
Deg/sec
|
30
|
可調
|
|
轉管速度
|
Deg/sec
|
180
|
可調
|
||
|
送料速度
|
Mm/sec
|
1000
|
可調
|
||
|
12
|
精度
|
送料精度
|
mm
|
±0.1
|
|
|
轉管精度
|
Degree
|
±0.1
|
|||
|
彎曲精度
|
Degree
|
±0.1
|
|||
|
13
|
伺服電機功率
|
||||
|
1.送料/推弧
伺服電機
|
1.5 KW
|
日本三菱
|
|||
|
2.轉角
伺服電機
|
1 KW
|
日本三菱
|
|||
|
14
|
油壓電機馬力
|
11KW
|
|||
|
15
|
資料輸入方式
|
1、坐標值（X、Y、Z）
2、工作值（Y、B、C）
|
二種任意方式
|
||
|
16
|
最大壓力
|
MPa
|
14
|
可調
|
|
|
17
|
液壓系統
|
電磁換向閥
|
|||
|
18
|
油箱容量
|
L
|
220
|
||
|
19
|
機器重量
|
Kg
|
4000
|
||
|
20
|
機器尺寸
|
mm
|
≈5200×1200×1450
|
||
|
備注
|
配帶自動潤滑系統
|
||||
?
