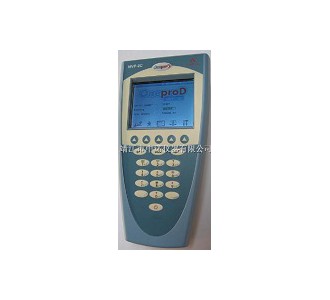

一 產品型號：MVP-2C單/雙通道振動數據采集器
二 制造商 ：法國01dB公司
三 MVP-2C單/雙通道振動數據采集器主要技術參數
操作系統：32位windows操作系統
主處理器：雙DSP數字信號處理器
A/D轉換器：24位（bits）
標準內存：128M(可存儲20000組3200線頻譜)
輸入通道：2個振動通道＋1個觸發通道
輸入信號范圍：*大+／- 24V
采樣頻率：102.4KHz
分析頻率：40KHz
動態范圍：大于108dB
FFT譜線：12800線×128倍實時細化（movipack-P）
采樣點：256 to 32768
濾波器：設定中心頻率，數字濾波
通訊接口：RS-232接口/USB接口/紅外接口
使用環境：工作溫度：-10～+50℃，濕度：90％
主要技術特點
MVP-2C振動數據采集器是一臺用戶界面友好的儀器，采用*新的技術，按照掌上電腦的設計理念，模塊化設計，將全部功能集成在一個非常輕巧緊湊的儀器中，特點突出。
功能強大，技術先進，信號采集數據量大，分析手段齊全，對監測機器種類覆蓋面廣，可靠性強，性價比高。
堅固緊湊的外形： 外形尺寸220×130×60 mm，材料為堅固的 ABS工程塑料 IP65防護標準，沖擊保護，重量只有0.9kg，21鍵多功能鍵盤，帶背光的320×240像素的彩色液晶顯示器。
使用長壽命的鋰電池，沒有記憶效應，可連續使用8小時，軟件可選擇自動待機模式和關機。
內置傳感器： 帶激光瞄準的紅外測溫：測量溫度0 to 200°C； 激光測轉速：轉速范圍為0 to 60000 rpm，測量距離可達2 m。采用“電子標簽”識別：非接觸自動確定測點在路徑中的位置，加快測量時間，避免手動選擇測點可能產生的錯誤。
儀器操作簡便，單手操作，采用直觀的圖標表示，提供在線幫助，能夠升級。
完整Movipack振動數據采集器主要由四個模塊組成：數據采集模塊、非路徑采集模塊、啟停機模塊和動平衡模塊。
2個振動通道＋1個觸發通道
輸入： ICP、三維ICP、＋/－10V和＋/－24VAC和DC
振動信號采集：振動加速度、速度和位移
觸發輸入：內置激光轉速表和外部觸發接線端口
軸承監測：峰值因數和包絡
時域信號：
采樣長度：32K
采樣頻率：*大102.4kHz
觸發：可選預觸發和過觸發
平均：1至4096次指數或線性平均
頻域信號：
頻譜線數:100 到 12800線
分析頻率：*大40kHz
細化：1，2，4，8，16，32，64，128倍真細化
平均：1 至 4096次指數，峰值保持或線性平均
窗函數：矩形窗、漢寧窗和平頂窗
包絡分析：帶寬為中心頻率的1/2到1/128
顯示單位：線性/對數，自動量程調整，工程單位/dB，Hz/RPM
MVP-2C數據采集方法是按數據庫軟件設定采集路徑和測量參數組態下載儀器，采集完成后上傳至計算機將所采集的所有數據送入數據庫并作趨勢分析。現場測量采集：振動幅值（均方根值RMS、峰值Pk、峰峰值Pk-Pk）、振動頻譜、波形、4種方式的儀器報警、峭度、構件固有頻率、滾動軸承DEF診斷程序（快速診斷。頻響范圍達20KHz。輸入軸承型號載荷轉速，直接以數字表示故障程度）、動態DC量（如電渦流傳感器測量的位移量。可采集本特利振動監測表的軸位移信號）、采集路線以外的測點數據、4-20mA量、儀器鍵盤輸入值（4-20mA和鍵盤輸入值可以是：油品污染度水份等數據、壓力、溫度、功率、時間、離子濃度、力矩、力......等），測量參量的單位可任意定義，測量參量和單位的設定可在編制采集路線時設定，也可在儀器上直接設定。
MVP-2C振動測量和分析可以直接在儀器上完成，用戶可以直接在儀器上對測點進行組態和測量參量定義，同時也可以從儀器的數據采集器的采集路線中調出某測點，將該測點拷貝至振動分析儀中（注：作為文件夾拷貝至振動分析儀的目錄下。允許使用4級目錄），使用已編制好的測量參量對要分析的測點進行振動分析，同時該測點的測量數據和圖譜作為一個文件保存在振動分析儀的目錄中，文件名稱由使用者任意建立。對數據采集器而言，這是路徑外的數據采集。振動分析儀模塊可實時顯示測量圖譜和數據，并存儲在內存上（標準配置128MB），記錄的所有文件，在連接計算機后，可將數據輸入到計算機的分析軟件進行詳細分析。
非路徑采集模塊主要分析功能有：幅值/相位分析、實時時域分析、時域波形的信號解調和帶寬濾波包絡頻譜圖、軸心軌跡和濾波后的軌跡圖、實時線性頻譜圖、對數頻譜圖、包絡頻譜圖、設定中心頻率和帶寬濾波的細化頻譜圖、均方根譜、沖擊振動測量(加權窗、測量平均)、隨機振動、超低頻振動、結構共振、傳遞函數分析、相關、相干分析等。
?
