霍爾電流傳感器主要適用于交流、直流、脈沖等復雜信號的隔離轉換，通過霍爾效應原理使變換后的信號能夠直接被AD、DSP、PLC、二次儀表等各種采集裝置直接采集，廣泛應用于電流監控及電池應用、逆變電源及太陽能電源管理系統、直流屏及直流馬達驅動、電鍍、焊接應用、變頻器，UPS伺服控制等系統電流信號采集和反饋控制，具有響應時間快，電流測量范圍寬精度高，過載能力強，線性好，抗干擾能力強等優點。

　　1 開環霍爾電流傳感器

　　1.1.1 型號說明

　　1.1.2 技術指標

　　1.1.3 開口式開環霍爾電流傳感器

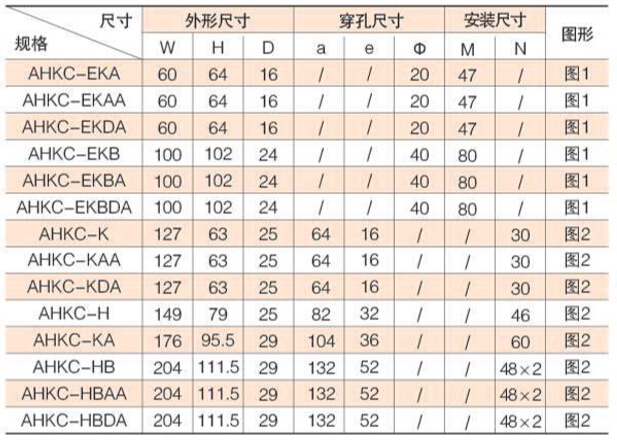

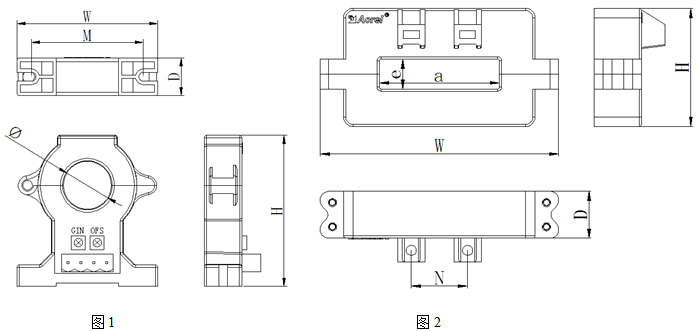

　　1.1.3.1 規格尺寸

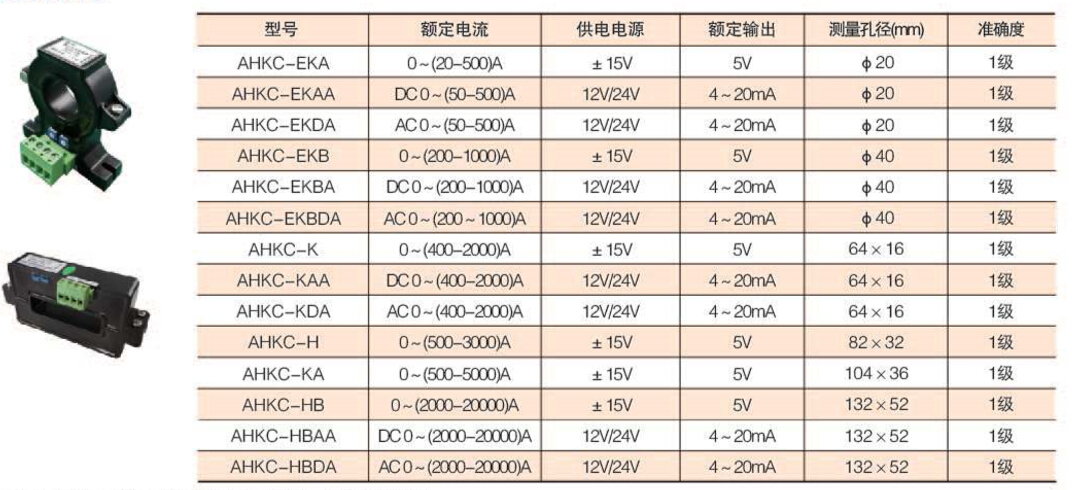

　　1.1.3.2 規格參數對照表

　　注:額定電流未標注表示輸入電流交直流均可測量，訂貨時請注明。

　　1.2 閉口式霍爾電流傳感器

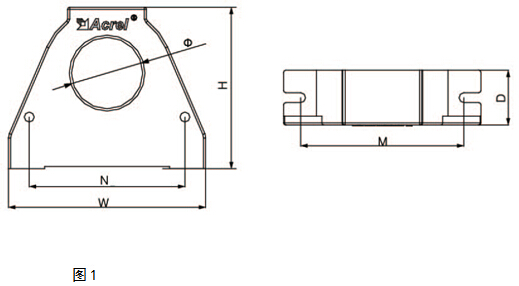

　　1.2.1 規格尺寸

　　1.2.2 規格參數對照表

　　注:額定電流未標注表示輸入電流交直流均可測量，訂貨時請注明。

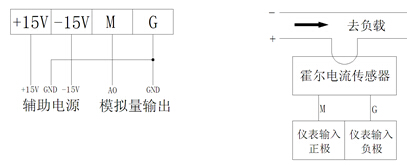

　　1.2.3 接線方式

　　1.2.3.1 霍爾開口/閉口式開環電流傳感器

　　接線端子定義

　　1.2.3.2 霍爾(真有效值)電流傳感器

　　接線端子定義
