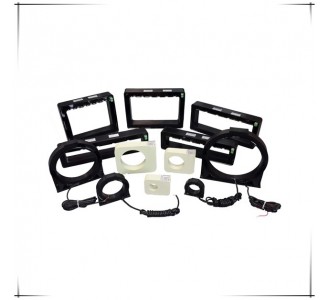

1 產品特點

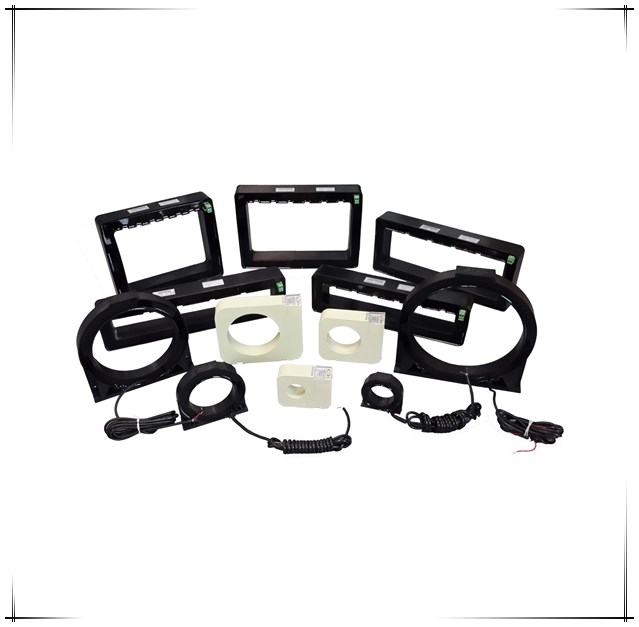

　　AKH-0.66L型剩余電流互感器專用于對低壓剩余電流信號的采集，可與電氣火災監控裝置ARCM系列、電動機保護裝置ARD系列以及剩余電流繼電器ASJ系列配套使用。該產品二次可輸出0-5(2)mA或0-1V，有圓孔型和方孔型供用戶根據需求選用。

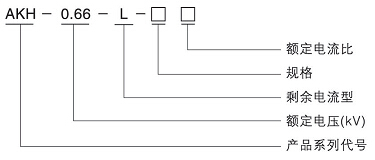

　　2 型號說明

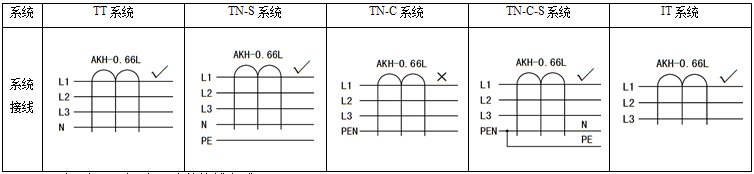

　　3 一次接線方式

　　注：打“√”為正確的接線方式

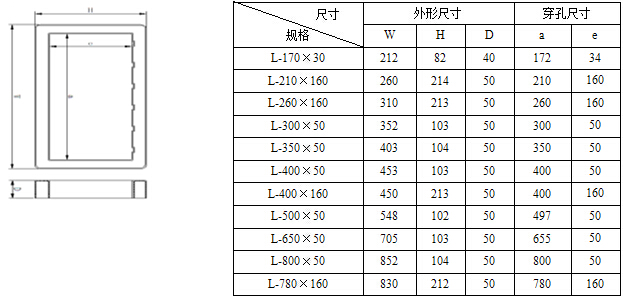

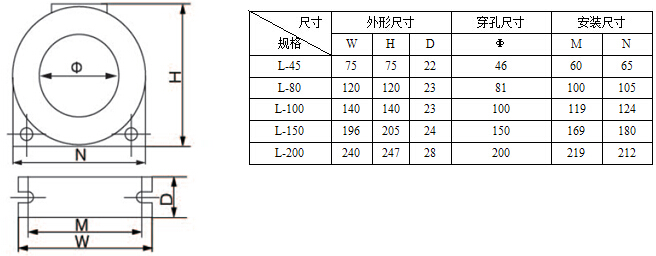

　　4 規格尺寸

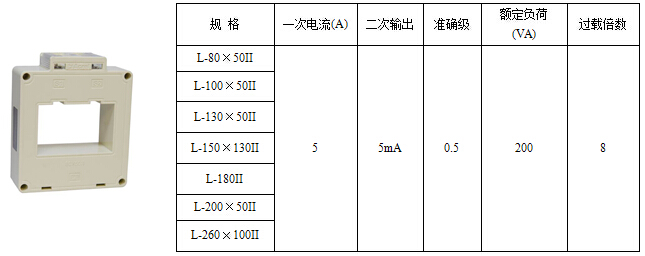

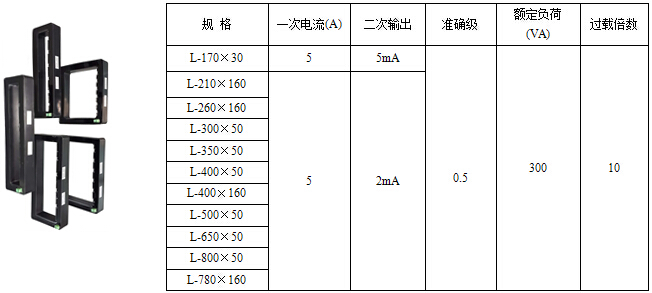

　　5 規格參數對照表

　　6 規格尺寸

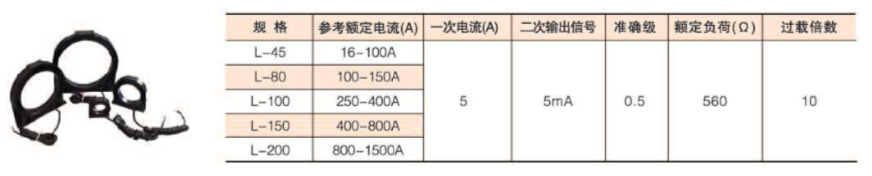

　　7 規格參數對照表

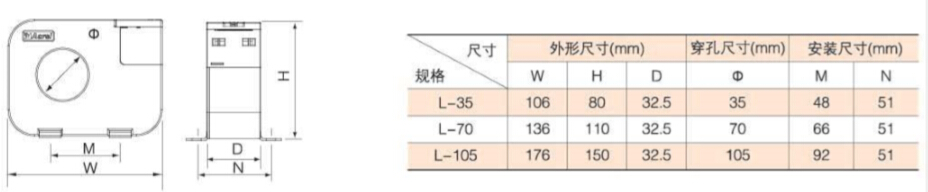

　　8 規格尺寸

　　9 規格參數對照表

　　10 規格尺寸

　　11 規格參數對照表
