滿足標準
1、 GB-2423.1-89（IEC68-2-1）試驗A：低溫試驗方法。
2、 GB-2423.2-89（IEC68-2-2）試驗B：高溫試驗方法。
3、 GJB360.8-87（MIL-STD-202F）高溫壽命試驗。
4、 GBJ150.3(MIL-STD-810D)高溫試驗方法。
GJB150.4(MIL-STD-810D)低溫試驗方法。
2.1 性能結構：

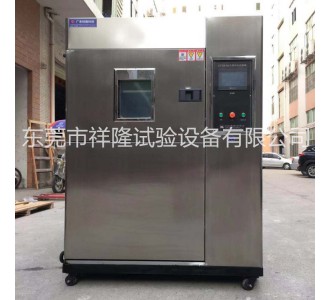

產品型號： ZT-XY-50L、ZT-XY-60L、ZT-XY-80L、ZT-XY-100L、ZT-XY-150L
內箱尺寸：350*350*400、500*300*400、500×400×400、500*400*500、600*500*500
2.2 技術規格
A、高溫室： 200 ℃
1.預熱溫度范圍：+35℃～+180℃
2.升溫速率：+35℃～+180℃約30分鐘
B、低溫室：-55 ℃
1.預冷范圍：-55℃～35℃
2.降溫速率： 35℃～-55℃約70分鐘
C、工作室溫度范圍：-40~150 ℃
1.溫度偏差：±2℃
2.溫度范圍：-40℃～+80℃
3.溫度恢復時間：約5分鐘, 轉換時間≤10S
注：以上性能指標是在室溫為+25℃，無試樣條件下測得的數值。
1、 內箱尺寸（測試區）：500×400×400(mm)；
2、 外箱尺寸（體積W*H*D）：約1400×1800×1400(mm) (實際外尺寸以實物為準)
3、 結構：高溫區、低溫區、測試區；
4、 內箱材質：SUS304耐熱耐寒不銹鋼板。
5、 外箱材質：A3板噴漆或不鏽鋼
6、 功率：11KW
B、機械結購：
1、本系統符合冷熱循環之可靠度試驗規格(CNS,MIL,IEC等標準)；
2、測試樣品置于樣品架,高精度氣動系統驅動蓄熱區或蓄冷區之閥門,引導氣流循環,以達冷熱溫測試之均勻；
3、采用特殊設計,節省空間且操作高度適中,維修保養容易；
4、保溫層采用耐高溫聚氨酯泡沫和隔熱高密度纖維棉,并使用新設計之K型防汗導管系統；
C、冷凍系統與溫度控制
1、配有自動及手動除霜回路；
2、鎳鉻合金電加熱器；
3、內螺旋式K-TYPE冷媒銅管；
4、原裝進口省電型高效率壓縮機(采用法國泰康壓縮機)；
5、斜率式FIN—TUBE蒸發器；
6、原裝進口電磁閥、干燥過濾器、毛細管等冷凍元件；
7、采用水冷式冷凝器；
8、冷媒使用高穩定性之R502環保冷媒；
9、制冷系統采用雙級壓縮機,快速,穩定。
10、蓄熱區、蓄冷區采用多翼式循環風扇,強制風量對流,提高均勻溫度效果。
11、冷熱區與測試區皆采用PID+SSR微電腦控溫，自動演算達高控制精度。
D、送風循環系統及排水系統
1、進口馬達加不銹鋼長軸心連接多翼離心式循環風扇；
2、FLOW THROW送風方式,水平擴散垂直熱交換弧形循環；
E、系統說明
1、系統可作自動循環沖擊或手動選擇性沖擊；
2、溫度感應器PT100傳送信號至日本進口OYO觸摸式可編程控制器。
3、可任意設定二區或三區沖擊，正向或逆向啟始；
4、內部動作程序由PLC與控制器連線控制，防止誤操作。
5、故障時，配有自動停，回路及警示訊號；
6、單獨設定高溫或低溫時，亦可作時間控制，最大時間可達999小時；
7、 最大循環周期(CYCLE)可達999次。
F 控制器
1、韓國進口液晶觸摸式可編程控制器。
2、觸摸式高析度熒幕可任意設定固定條件程序條件，可中、英文畫面切換，并可設定固化試驗名稱、序號等。
3、可設定時間范圍0—999H59min。
4、可程式模式同時設定120組不同條件之程式，任一組程序中，可分1200段進行工作，可任意截取部分段數來執行循環，或作任意段、組的周期循環工作。每組程序內，最多可設定1200段不同之溫度及時間（每段最大可設定999h59min）120組程式又可任意作串接，最大段數循環周期可達999次。
5、安全具有斷電記憶裝置，復電時可繼續執行剩余之程式，并且可作機器預約執行啟動及機器運轉時間。
6、控制升、降溫可作斜率控制、曲線控制，并且具有自行校正溫度、濕度基準點之功能。具有PID自動演算之功能，可減少人為設定時所帶來之便。
7、設置觸摸式設定、安位直接顯示、所有條件完全由微電腦自動鎖定
8、報警在設定或運轉中如發生錯誤時，會提供警示訊號
9、輸出控制器具有記錄訊號端口輸出，可連接溫濕度錄儀
10、接口具備標準RS—232通訊界面，傳輸距離長，可連線PC作控制及記錄。
1、附有無熔絲保護開關(帶漏電保護)；
2、控制系統有相序保護與過欠電壓電流保護；
3、超溫保護開關；
4、冷凍壓縮機過負載保護裝置；
5、壓縮機高低壓保護開關；
6、各風扇馬達與風路閘門馬達皆附過載保護；
電源：三相AC380V，50HZ
GJBB150.5-86
GB 2423.23 電工電子產品環境試驗 試驗Q：密封
GB 2423.10 電工電子產品環境試驗 試驗Fc和導則
GB 2423.3 電工電子產品環境試驗 試驗Ca：恒定濕熱
GB 2423.4 電工電子產品環境試驗 試驗Db：交變濕熱
1、 操作使用說明書及儀表使用說明書。
2、 保修卡、合格證。
本公司內部依照ISO9001之要求制定了嚴格的內部品質管理制度，嚴格按照要求執行。
1 目的：充分滿足客戶需求，達到客戶滿意的目的
2 職責：本公司并負責為客戶提供設備備品、備件及技術咨詢工作。負責安排和組織對客戶的技術培訓。及售后服務工作
3 培 訓：a. 可安排用戶在設備出廠調試時來公司進行現場技術培訓，使客戶了解設備性能，教會其正確使用，減少設備因使用不當造成故障；
b. 也可根據合同要求，在為用戶安裝調試設備并投入使用時，進行現場技術培訓；
4 售后服務:a. 為用戶提供所需的使用、 維護咨詢；
b. 及時向用戶提供易損件和備件；
c. 為用戶派出技術人員對其設備使用、 維護進行指導；
d. 從驗收之日起，設備在一年質量保證期內，需方在遵守保管、 使用和安裝規則的條件下，因試驗箱制造質量問題不能正常工作時，供方在得到通知后24小時內將派出維修人員進行免費維修。也可根據具體情況，按需方要求協商制定維修時限；
e. 質保期后設備出現問題時，供方應及時給予解決，酌情收取維修及材料費。
?
