可程式恒溫恒濕試驗箱主要用途：

國防工業、航天太空、自動車部品、電子零組件、塑化工業、食品業、制藥工業、半導體電腦周邊組件及各相關產品之研發、品質管理工程之試驗規范。

可程式恒溫恒濕試驗箱執行標準：

GB10589-89高低溫試驗箱技術條件              GB10586-93濕熱試驗箱技術條件

可程式恒溫恒濕試驗箱滿足標準：

GB2423.1-89低溫試驗方法                GB2423.2-89高溫試驗方法

GB2423-93試驗D6交變濕熱試驗方法       IEC68-2-30試驗方法D6

本公司是專業從事環境試驗設備研制、生產、開發的企業。本公司擁有行業中一流工程技術人員、管理人員和營銷人員。近年來已為航空、航天、軍事、通訊、電器、汽車、化工、醫藥、機械等領域提供了大量可靠的試驗設備，深受用戶好評。

公司主要生產高低溫試驗箱、可程式恒溫恒濕試驗箱、冷熱沖擊試驗箱、步入式交變濕熱實驗室，鹽霧腐蝕試驗箱、大型鹽霧試驗室、模擬運輸振動臺，各種拉力試驗機，線材伸長率試驗機，線材搖擺試驗機，插拔力試驗機，按鍵壽命試驗機，蒸氣老化試驗箱、大型老化試驗室等產品，并竭誠為廣大用戶研制特殊規格的試驗設備。

產品優勢

產品性能優良、品種齊全，可根據客戶的需求定制、價格優惠。獨立自主的產品研發，嚴格的工藝要求，美觀的外形。關鍵部件采用著名品牌的進口件。公司有健全的質量保證體系。一年的免費保修，7×24小時的服務保證體系。



二.試驗箱制冷系統：

           1、制冷原理：

   制冷部份是設備產生冷源的主要部份，為設備的降溫、低溫和恒溫等提供所需的冷量，根據設備的試驗狀態不同，制冷系統自動開啟，為相應試驗過程提供冷量，從而達到滿足設備的性能指標的目的。制冷系統的設計應用能量調節技術，一種行之有效的處理方式既能保證在制冷機組正常運行的情況下又能對

制冷系統的能耗及制冷量進行調節，使制冷系統的運行費用和故障率下降到較為經濟的狀態。

      2、制冷系統組件：

2.1、壓縮機：制冷系統的核心是壓縮機，此方案我們采用法國泰康全封閉壓縮機，組成一套制冷系統，以保證工作室的降溫要求。制冷系統包含一個高壓制冷循環和一個低壓制冷循環，其連接容器為蒸發器，蒸發冷凝器的功能為將低壓循環的蒸發器作為高壓循環的冷凝器之用。

2.2、油分離器：壓縮機是否有足夠的冷凍油，將直接影響其壽命，冷凍油若進入系統中，特別是各換熱器中，將大大降低其性能，為此，系統需設置油分離器，根據我公司以往選用進口油分離器的使用情況及經驗，我們為此設備配備歐美“艾高”ALCO油分離器。

2.3、冷凝蒸發器：采用目前世界上先進的瑞典“阿法拉伐”ALfaLaval公司或瑞典swep公司生產的釬焊板式換熱器，這種換熱器由若干片壓制成人字型波紋的耐腐蝕不銹鋼薄片組成，相鄰的一對不銹鋼片波紋方向相反，波紋背線彼此相交構成大量的接觸焊點，由于復雜的接觸交叉網絡通道使兩側流體形成紊流，加大提高了換熱強度，同時強烈的紊流和光滑的不銹鋼表面使釬焊板式換熱交換的通道內表面不易結垢，采用此換熱器克服了以往國產高低溫試驗箱此部件尺寸大、換熱差、效率低等缺點，同時系統阻力也降低到最低限度。

2.4、減振：采用壓縮機彈簧減振，制冷系統整體二次減振；制冷系統管路采用增加R和彎頭的方式避免因振動和溫度的變化引起的銅管變形，從而造成制冷系統管路破裂。

      2.5、制冷蒸發器：蒸發器位于試驗箱一端的風道夾層內，由鼓風電機強制通風，快速換熱。

      2.6、制冷輔助件：本試驗箱制冷系統中其它輔助件均采用進口元件。如意大利“卡士妥”Castel電磁閥、兩路手閥，歐美“艾高”ALCO油分離器，美國“斯坡蘭”SPORLAN膨脹閥、干燥過濾器，丹麥“丹佛斯”DANFOSS冷凝壓力控制器等。

2.7、能量調節措施：在保證試驗箱主要技術指標的前提下，根據不同的降溫速度和溫度范圍對系統的制冷能力進行調節是不可缺少的，為此我們除前述考慮采用的相應增設其能量調節措施，如蒸發溫度調節、能量調節、熱氣旁通能量調節以確保在滿足主要技術指標的前提下，降低設備能耗。

2.8、低溫管路：低溫管路采用優質無氧銅管、充氮焊接以及專門的走管工藝等，優質無氧銅管充氮焊接（傳統方式采用普通銅管，直接焊接方式，易使銅管內壁產生氧化物，造成制冷系統堵塞，使試驗箱不降溫或降溫慢），工藝以確保焊接質量。

      2.9、制冷系統冷卻方式：風冷；

（冷卻方式可由用戶根據情況自行選擇。風冷對環境溫度要求較高，噪音偏大。具體安裝要求見本方案第六部份：安裝使用條件）

      2.10、制冷劑：R404a；

三.加熱系統：

     連續PID調節，使用交流接觸器作為加熱執行器，安全可靠，具有單獨的超溫保護系統。

四.風道系統：

  為保證較高的均勻度指標，試驗箱設有內部循環送風系統；工作室一端的風道夾層內，分布加熱器、制冷蒸發器、風葉等裝置；用風機使箱內空氣循環，當風機高速旋轉時，將工作室中空氣從下部吸入風道內，經加熱、制冷后從風道上方吹出，在工作室中與試品熱交換后的空氣再被吸入風道內，反復循環，從而達到溫度設定要求。

五.控制系統：

       控制系統組成：

       5.1溫度測量：Pt100鉑電阻.

  5.2濕度測量：Pt100鉑電阻干濕球法；

    5.3控制裝置：韓國TEMI880進口彩色溫濕度觸摸屏控制器，同時具有試驗自動運行及PID參數自整定功能。 僅需設定溫度就可實現制冷機的自動運行功能。

       5.4屏幕顯示：設定溫濕度；實測溫濕度；

       5.5設定精度： 1℃

       5.6、運行方式：恒定運行 ；

5.7、其它主要低壓電氣元器件均采用知名品牌產品：如施耐德交流接觸器、熱過載繼電器、OMRON小型中間繼電器、德力西斷路器、臺灣凡宜水位浮子開關等。

  6.安全保護裝置：

      6.1、工作室超溫保護；

      6.2、加熱器短路保護；

      6.3、風機過載保護；

      6.4、壓縮機超壓保護；

      6.5、壓縮機過載保護；

      6.6、斷水/缺水保護；

      6.7、漏電保護；

      6.8、安全可靠的接地裝置；



四、可程式恒溫恒濕試驗箱技術參數：

性 能	調溫調濕方式	平衡調溫調濕方式 (BTHC)PID智能調節
	溫度范圍	-20℃～+150℃）　　     　-40℃～+(150℃)　　　      -60℃/70～(150℃)
	濕度范圍	30%-98%R·H
	溫度均勻度	±1℃			±2℃
	溫度波動度	±0.5℃			±0.5℃
	濕度均勻度	±2%R·H			±3%R·H
	濕度波動度	±1%R·H			±2%R·H
	升溫時間	-20℃～+150℃70分鐘以內　　　-40℃～+150℃80分鐘以內　　　-60℃～150℃80分鐘以內
	降溫時間	+20℃～-20℃40分鐘以內　　　+20℃～-40℃60分鐘以內　　　+20℃～-60℃70分鐘以內
內容積(L)		80	100	150	225	408	800	1000
工作室尺寸(cm)		40×40×50	40×50×50	50×60×50	50×60×75	60×80×85	80×100×100	100×100×100
型號		ＺＴ－XL－80	ＺＴ－XL－100	ＺＴ－XL－150	ＺＴ－XL－225	ＺＴ－XL－408	ＺＴ－XL－800	ＺＴ－XL－1000
重量(kg)		200	200	250	300	400	600	700
材 料	內體材料	SUS304光亮不銹鋼板厚=1.2～1.5mm
	外殼材料	SUS304拉絲不銹鋼板或防銹處理冷軋鋼板（噴塑）
	絕緣斷熱	超細玻璃棉或聚胺脂泡沫
調 節 器	制冷方式	機械式單級制冷方式　　機械式二元制冷方式
	制冷機	全封閉法國泰康（進口）壓縮機
	制冷劑	R22　R404A　R502
	冷凝方式	風冷或水冷
	加熱器	鎳鉻合金電熱絲式加熱器
	加濕器	寬帶強迫氣流循環（表面蒸發式）
	鼓風機	離心風機
	氣流方式	寬帶式強迫氣流循環(上出下進)
供 水	供水方式	循環供水
	供水箱	內置手提式(30kg容量)
	水質	電阻率>500歐·M
標準配置		觀察窗(雙層中空鋼化玻璃)1個；測試孔∮60mm（位于左邊）1個；樣品架2層；箱內照明燈(熒光燈)1個；   　供水箱1個；濕球用氣象帶1個；小腳輪4個；電源線1條。
安全裝置		電源用漏電保護器，防干燒裝置，水系統保護裝置，極限高低溫保護，溫度偏差報警，超壓，過載，   　缺水，缺相等保護裝置。

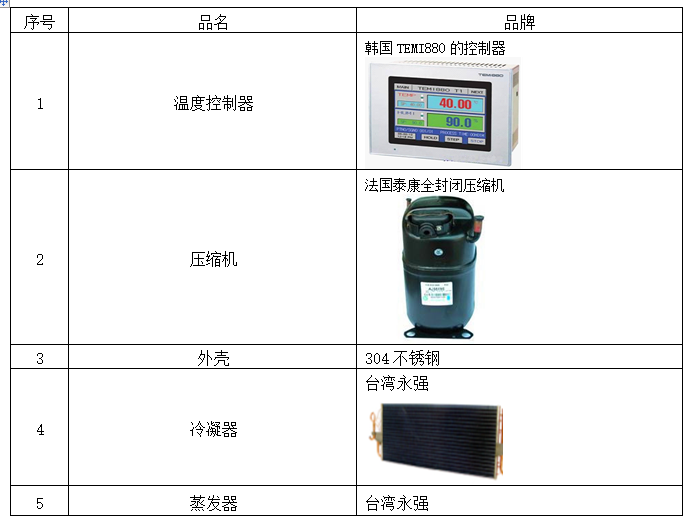

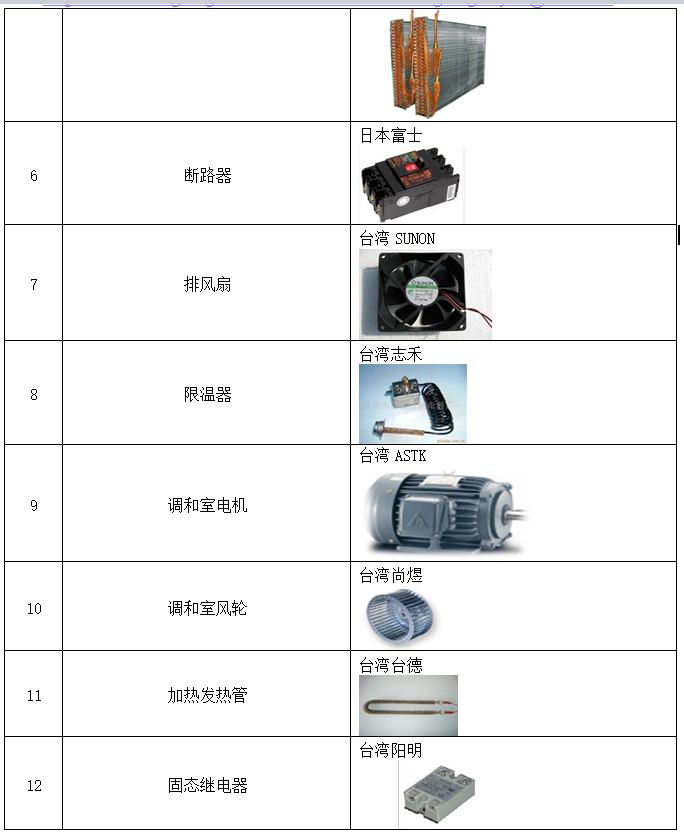

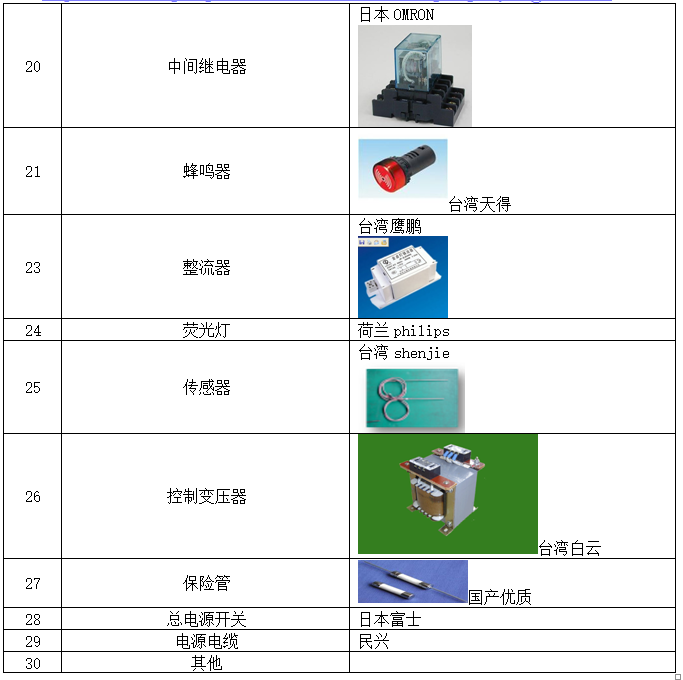

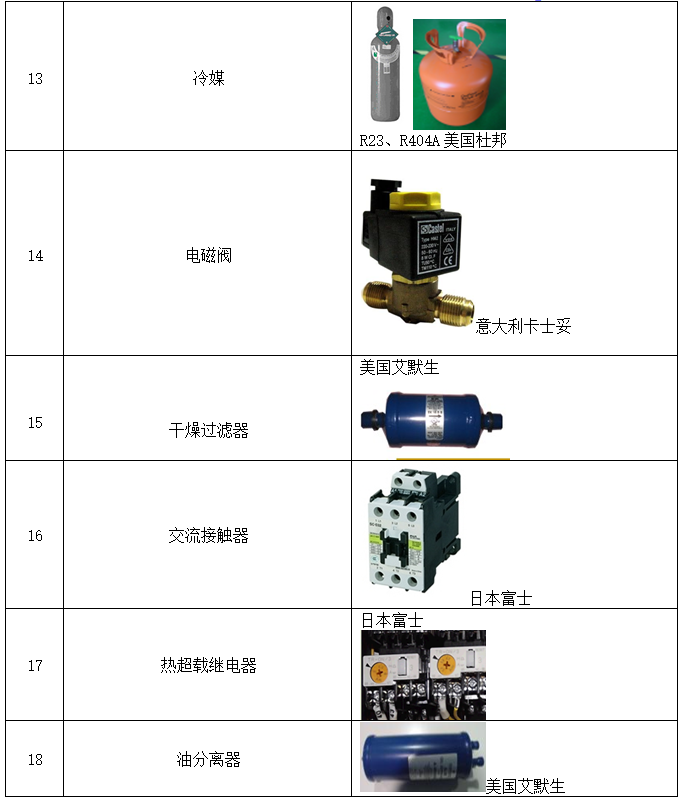

五、主要配件產地及品牌



六、安裝使用條件

    6.1  設備周圍環境條件

        6.1.1環境溫度：0 —45℃

        6.1.2環境濕度：≤85%R.H

        6.1.3保證性能的環境條件：（確保降溫速率及極限溫度）采用風冷冷卻方式：環境溫度：≤25℃

        6.1.4 大氣壓力：86 ～ 106KPa；

        6.1.5 空氣質量：無高濃度粉塵及腐蝕性氣體，無易燃易爆氣體；

        6.1.6 地面要求：平整，無強振動；

   6.2 空間條件

         為了安裝，調試，操作，維修方便，請按下列要求的空間位置來擺放設備。

     6.2.1 試驗箱體距房間四周至少應留有不小于200mm空間；

     6.2.2 設備開箱門處應留有箱門正常開關的空間；

     6.3   設備供電條件

     6.3.1 頻率及誤差：50±0.5Hz；

     6.3.2 電壓及誤差：AC 220V±10%V；

     6.3.3 總開關：要求選用獨立的空間

     6.3.4 功率：5KW
