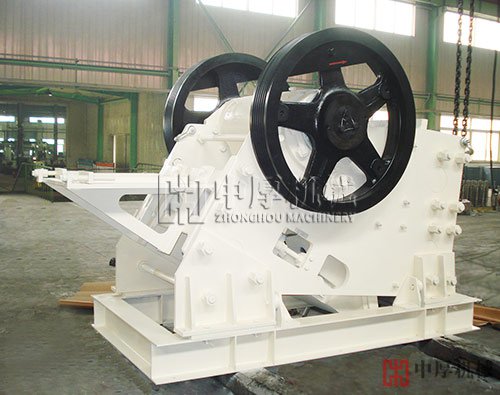

歐版顎式破碎機工作原理

　　歐版鄂式破碎機破碎方式為曲動擠壓型。其工作原理是：電動機驅動皮帶和皮帶輪，通過偏心軸使動鄂前后上下擺動，當動鄂推動動鄂板向定鄂板運動時，物料被壓碎或劈碎。當動鄂和動鄂板在偏心軸、彈簧的作用下后退時，先前已被壓碎或劈碎的物料從鄂板的下部排料口排出。隨著電動機連續轉動而破碎機動鄂作周期性地壓碎和排泄物料，實現連續生產。

歐版顎式破碎機組成：

　　歐版顎式破碎機主要有機架和支承裝置部分，偏心軸轉動部分，破碎腔工作部分，保險裝置，排料口調整裝置等部分組成。

　　1、機架和支承部分：由側板、前箱組件、后箱焊件等組成。機架是破碎機的笨重部件，要有足夠的強度，因?yàn)橐惺芷扑槲锪系膹?qiáng)大擠壓。

　　2、偏心軸轉動部分：主要由動顎、偏心軸、軸承、軸承座、皮帶輪等組成。是傳遞動力的主要部分。

　　3、破碎腔工作部分：主要由定顎板、動顎板、側襯板、護板等組成，是破碎物料的工作部件。

　　4、保險裝置：由肘板(推力板)、肘板座、彈簧、彈簧拉桿等組成。保險裝置是破碎腔內進入非破碎物時(如鐵塊)，為了使機器的主要部件不受破壞而采用的一種裝置。

　　5、排料口調整裝置：主要由調整固定楔塊、調整滑動楔塊、頂絲螺栓、滑塊鎖緊拉桿等組成。隨著襯板的逐漸磨損，排礦口不斷增大，因而使產品粒度變粗，為了得到合格的粒度，所以設有排礦口調整裝置。

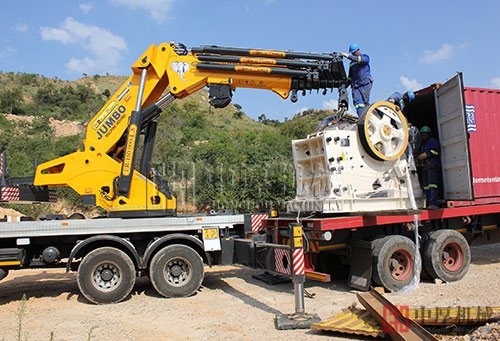

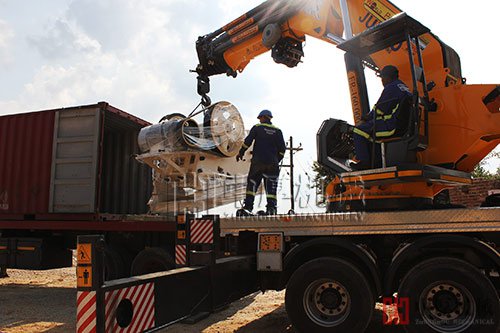

歐版顎式破碎機發貨：

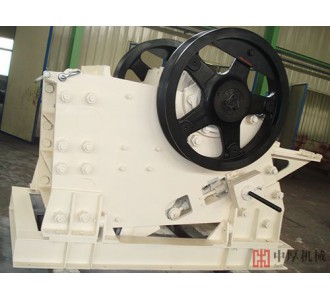

歐版顎式破碎機優點

　　1、為了提高歐版顎式破碎機的工作效率，普遍采用曲線襯板、來增加破碎腔的深度及小嚙合角的結構，來提高生產能力和增大破碎比。

　　2、采用核心技術，鑄鋼整體鑄造，軸承座保證與機架的配合，大大增強了軸承座的徑向強度，使設備具有更高的強度。

　　3、破碎腔采用對稱"V"形結構，排料口采用楔塊調整裝置，調整更簡單又快捷。

　　4、更大更耐用的偏心軸軸承和齒形護板，使設備承載能力更強，產量更高，使用壽命更長。

歐版顎式破碎機技術參數
