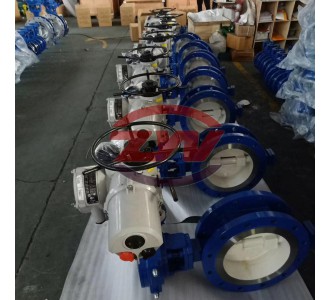

D943H-10C 硬密封蝶閥 法蘭蝶閥 電動蝶閥概述:

硬密封蝶閥被廣泛應用于石油、化工、電力、冶金、食品、醫藥、輕紡、造紙等行業,可安裝在溫度≤425℃,介質為煤氣、空氣、蒸汽、水、海水、油品等工業管網上作調節流量和切斷介質用.
驅動形式有手柄、蝸輪、氣動、液動、電動、電液聯動等執行機構,可實現遠距離控制和自動化操作.金屬硬密封蝶閥系列產品,系長壽命、節能型蝶閥.其結構采用三維偏心原理設計,閥座采用硬軟密封兼容的多層次金屬結構,加工精湛,工藝先進.本產品由閥體、蝶板、多層次金屬閥座、閥桿、傳動機構等主要部件組成.因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上.
由于本產品蝶閥采用的是三維偏心原理設計,使密封面的空間運動軌跡達到理想化,密封面相互之間無磨擦、無干涉、加之密封材料選擇得當,從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證.

D943H-10C 硬密封蝶閥 法蘭蝶閥 電動蝶閥主要特點:
1、蝶板采用流線型結構,介質流阻系數小.
2、可以運送漿液類介質,并且在管道口積存液體最少.
3、具有很好的調節介質流量的能力.
4、結構簡單,外形尺寸小,結構長度短,體積小,重量輕,閥體與閥軸之間采用無給油自動潤滑復合軸承,適用于大口徑的閥門.
5、閥體密封面采用堆焊D507合金鋼,焊接性能好,不易腐蝕,在閥體上一次加工而成,位置角度通過工裝夾具得到可靠保證.密封性能好,使用壽命長.
6、密封結構采用三偏心硬密封結構,即:徑向偏心、軸向偏心、和角度偏心.使閥門在開啟或關閉過程中無摩擦,保證了閥門開啟關閉靈活,關閉時越關越緊,密封嚴密可靠,開閥時密封面迅速脫開,減小磨損,延長使用壽命.
7、蝶板密封圈采用多層次金屬密封結構,密封可靠,使用壽命長,在蝶板上安裝后能在閥體內部調整或更換.
8、傳動速比大、操作力矩小、更于人工操作,靈活方便、節力省能.

D943H-10C 硬密封蝶閥 法蘭蝶閥 電動蝶閥采用標準:
1.設計標準:
GB/T12238-1989
JB/T8527-2015
2.連接法蘭標準:
GB/T9113.1-2000;GB/T9113.2-2000
GB/T9115.1-2000;GB/T9115.2-2000
3.結構長度標準:
GB/T12221-1989
4.壓力試驗標準:
GB/T13927-1992
JB/T9092-1999

電動執行機構概述:
越來越多的工廠采用了自動化控制,人工操作被機械或自動化設備所替代,電動閥門應運而生.電動執行機構有遠距離開關、調節管道流量之特點,能夠精確的使閥門走到任何位置.

電動執行機構特點:
1.小型輕便,容易拆裝及維修,并可在任意位置安裝.
2.結構簡單、緊湊,90度回轉開啟迅速.操作扭矩小,省力輕巧.
3.流量特性趨於直線,調節性能好.
4.能源取用方便,信號傳輸速度快,傳輸距離遠,便于集中控制.
5.可遠距離操控,靈敏度和精度較高.

電動執行機構根據不同控制和要求可選擇下列電裝:
開關型電裝:只有開關閥門功能
調節型電裝:可開關、調節管道流量
防爆型電裝:適用于天然氣、煤氣管道等危險介質管道安裝
精小型電裝:重量輕,結構緊湊,功能齊全,缺點扭矩小,只適用于小口徑蝶閥
