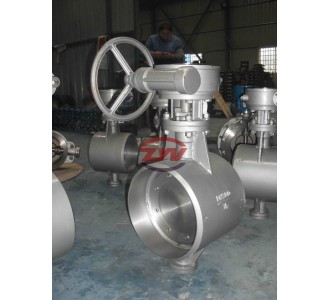

D363H-16C 三偏心金屬硬密封渦輪焊接蝶閥概述:
金屬硬密封蝶閥被廣泛應用于石油、化工、電力、冶金、食品、醫藥、輕紡、造紙等行業,可安裝在溫度≤425℃,介質為煤氣、空氣、蒸汽、水、海水、油品等工業管網上作調節流量和切斷介質用.
驅動形式有手動、蝸輪傳動、氣動、液動、電動、電液聯動等執行機構,可實現遠距離控制和自動化操作.金屬硬密封蝶閥系列產品,系長壽命、節能型蝶閥.其結構采用三維偏心原理設計,閥座采用硬軟密封兼容的多層次金屬結構,加工精湛,工藝先進.本產品由閥體、蝶板、多層次金屬閥座、閥桿、傳動機構等主要部件組成.因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上.
由于本產品蝶閥采用的是三維偏心原理設計,使密封面的空間運動軌跡達到理想化,密封面相互之間無磨擦、無干涉、加之密封材料選擇得當,從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證.
D363H-16C 三偏心金屬硬密封渦輪焊接蝶閥其主要特點:
1、結構緊湊、體積小、重量輕、操作靈活、使用方便;
2、采用三維偏心彈性或多層次硬密封結構,其密封性能可靠達到零泄漏;
3、此閥無法蘭,對管道的保溫包扎帶來很大方便和美觀.
4、具有耐高溫、高壓、耐腐蝕、耐磨損等特點.
D363H-16C 三偏心金屬硬密封渦輪焊接蝶閥采用標準:
焊接尺寸: GB/T 12224; ANSI B16.25; DIN2559
結構長度: GB/T 12221-1989; API609
壓力試驗: GB/T 13927-1992; API598
| 口徑： |
DN50-1200 |
| 材質： |
碳鋼，不銹鋼 |
| 承壓： |
6-25公斤 |
| 流向： |
單向 |
| 型號： |
D363H |
| 3C級： |
工業級 |
| 溫度： |
300-400度 |
| 介質： |
水，石油，蒸汽等 |
| 驅動方式： |
渦輪，電動，氣動 |
?
