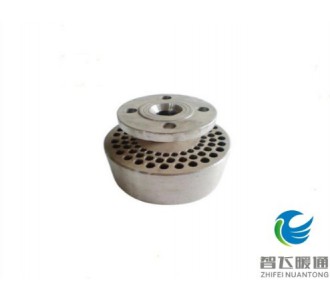

一、HJ浸入式汽水混合加熱器工作原理

 HJ浸入式汽水混合加熱器采用全304不銹鋼制造，芯體內部的噴嘴為細小斜孔，蒸汽通過噴嘴處高速噴入殼體內，對周圍冷水產生強烈的引射作用，通過外壁上的斜向小孔進入加熱器內與蒸汽高速混合換熱，進行全熱交換，而高速蒸汽在殼體內盤旋上升。形成的旋轉水汽，吸收蒸汽的功能，消除噪音，同時被加熱的水不斷從殼體上表引出，帶動加熱器周圍的水流動，從而加熱整個水箱中的水。

二、HJ浸入式汽水混合加熱器外形尺寸

三、HJ浸入式汽水混合加熱器技術參數

備注：表中熱水產量從15℃加熱至65℃計。

四、HJ浸入式汽水混合加熱器設計選型

  HJ浸入式汽水混合加熱器有額定的蒸汽耗量指標，設計時根據實際所需要的蒸汽耗量，選用一臺或多臺蒸汽噴射加熱器。實際所需蒸汽耗量可參照以下公式：（①用于間斷加熱；②用于連續加熱。）確定如下:

……







五、HJ浸入式汽水混合加熱器安裝使用











HJ浸入式加熱器為法蘭接口，將蒸汽管接入水箱(水池)內，用法蘭連接。



1、單臺蒸汽噴射加熱器應安裝在水箱中間位置，多臺并聯使用時，應均勻布置；



2、蒸汽噴射加熱器底部距水箱底部200mm左右，且應保證水淹沒混合器100mm以上；



3、引入水箱中的蒸汽管道應固定，不應有松動現象；



4、蒸汽管道上在靠近水源側安裝止回閥，防止發生水倒流事故；



5、蒸汽管內若有雜質(新裝管道，久用管道)，必須安裝過濾器；
