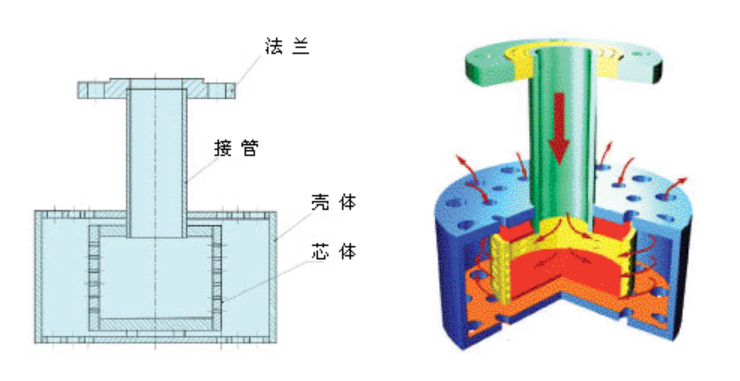

一、HX蒸汽加熱消聲器工作原理

 HX蒸汽加熱消聲器采用全不銹鋼制造，內部的噴嘴為細小斜孔，蒸汽通過噴嘴處高速噴入殼體內，對周圍冷水產生強烈的引射作用，冷水通過外壁上的斜向小孔進入蒸汽消聲加熱器內與蒸汽高速混合換熱，進行全熱交換，而高速蒸汽在殼體內盤旋上升。形成的旋轉水汽，吸收蒸汽的功能，消除噪音，同時被加熱的水不斷從殼體上表引出，帶動蒸汽噴射加熱器周圍的水流動，從而加熱整個水箱中的水。

二、HX蒸汽加熱消聲器特點

    HX蒸汽加熱消聲器相當于把蒸汽直接引入水中，但克服了噪聲大、加熱不穩定、冷熱水分區等根本缺陷。

    1、靜音、無振動：HX蒸汽加熱消聲器采用內部旋流消聲結構，噪聲低于50dB，無振動；

    2、熱效率高：蒸汽直接通入水中，無冷凝水所帶走的熱量損失，熱效率100%，高效節能；

    3、投資省：HX蒸汽加熱消聲器價格遠低于殼管式換熱器，在熱水箱設置位置高時，可省卻熱水泵；

    4、重復加熱：采用HX蒸汽加熱消聲器時，汽水分開控制，反復加熱水箱中的水，無需放干箱內余水；

5、安裝維護簡便：HX蒸汽加熱消聲器外形尺寸小。

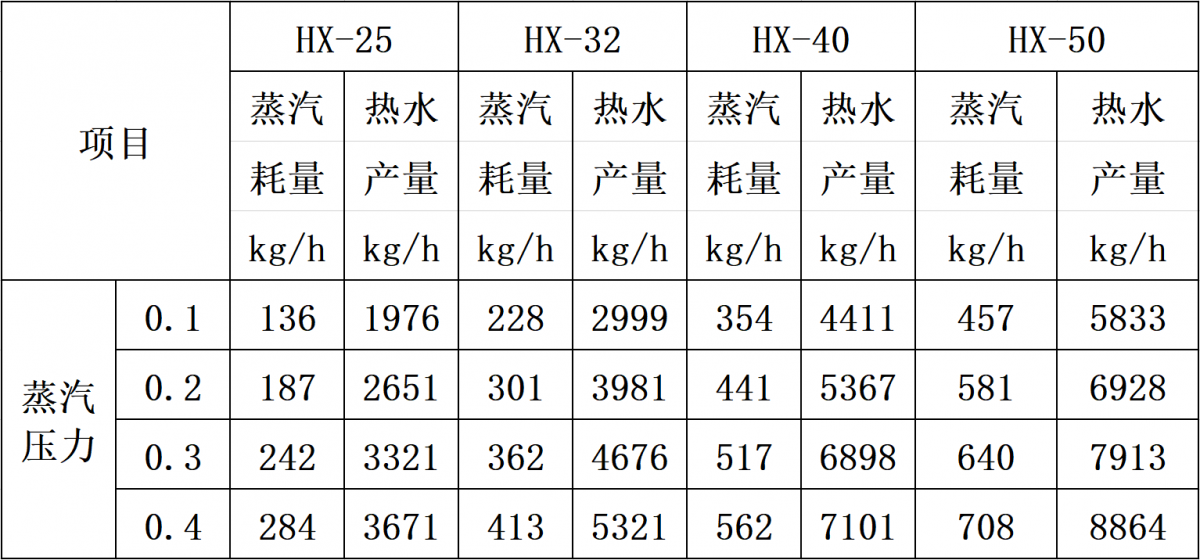

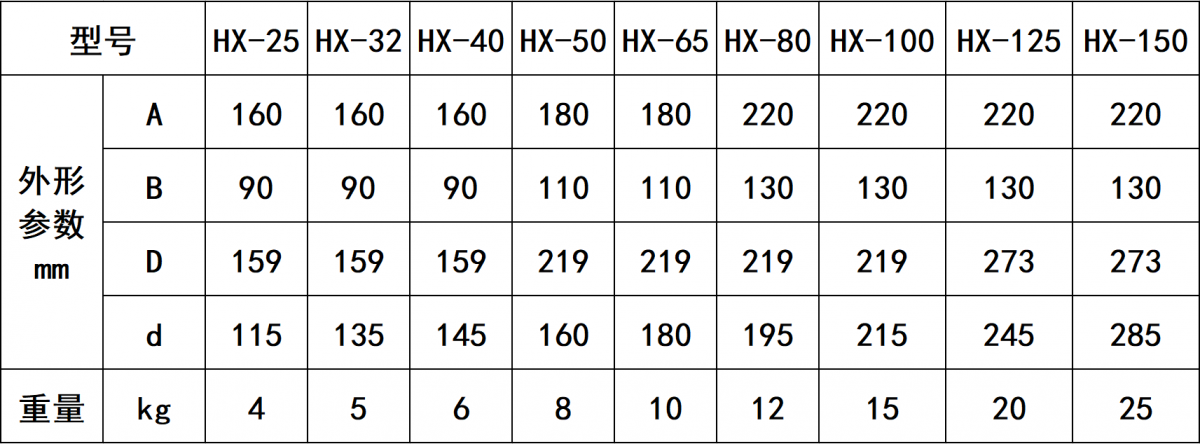

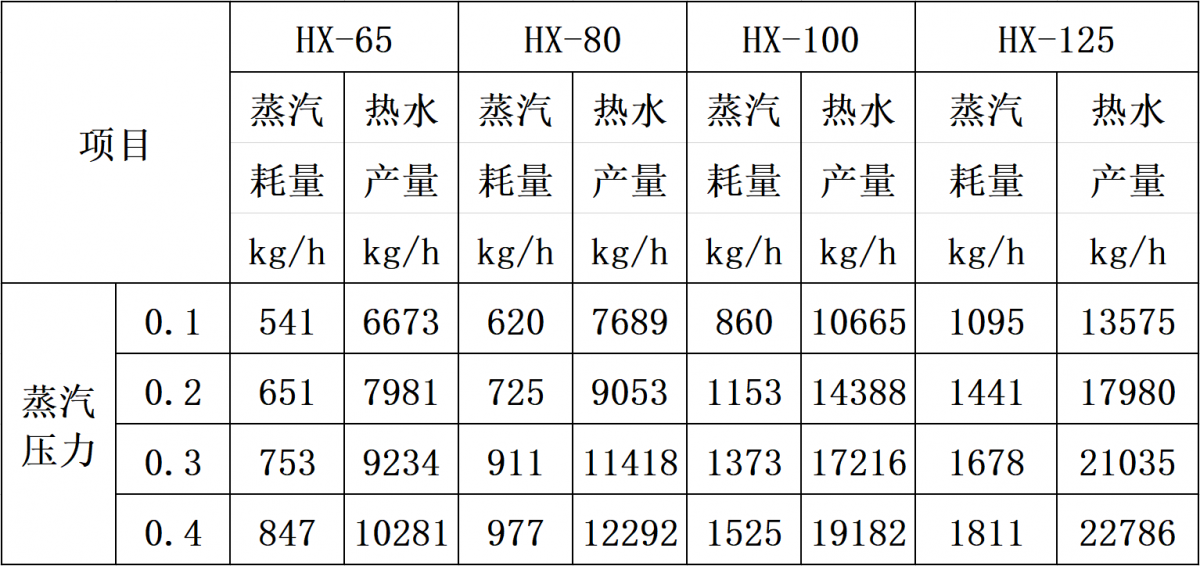

四、HX蒸汽加熱消聲器技術參數

備注：表中熱水產量從15℃加熱至65℃計。

五、HX蒸汽加熱消聲器設計選型

  HX蒸汽加熱消聲器有額定的蒸汽耗量指標，設計時根據實際所需要的蒸汽耗量，選用一臺或多臺蒸汽噴射加熱器。實際所需蒸汽耗量可參照以下公式：（①用于間斷加熱；②用于連續加熱。）確定如下:

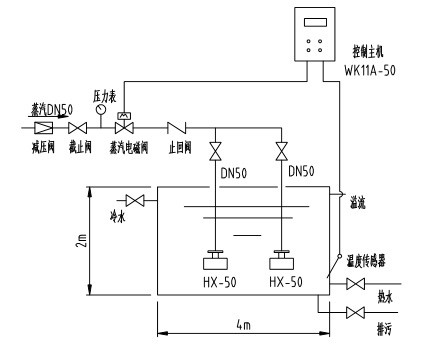

HX蒸汽加熱消聲器為法蘭接口，將蒸汽管接入水箱(水池)內，用法蘭連接。

1、單臺蒸汽加熱消聲器應安裝在水箱中間位置，多臺并聯使用時，應均勻布置；

2、蒸汽加熱消聲器底部距水箱底部200mm左右，且應保證水淹沒混合器100mm以上；

3、引入水箱中的蒸汽管道應固定，不應有松動現象；

4、蒸汽管道上在靠近水源側安裝止回閥，防止發生水倒流事故；

5、蒸汽管內若有雜質(新裝管道，久用管道)，必須安裝過濾器；
