ZW型自吸式無堵塞排污泵又稱固液泵或雜質泵，是在反復研究國內外同類產品技術的基礎上成功開發的一種結構新穎的產品，是集自吸泵和無堵塞排污泵功能于一體，采用軸向回流外混式，水力設計獨特，葉輪是縮在單獨的葉輪室內，連接葉輪室的是壓水室，當葉輪旋轉時，泵內液體產生強烈的軸向渦流作用，使進口造成真空，出口產生揚程。因而雜質可以從壓水室排出，所以它的流道是完全暢通的，其排污效果是其它自吸式排污泵無可比擬的。通過泵體、葉輪流道的獨特設計，即可像一般自吸式清水離心泵那樣不需要安裝底閥和灌引水，又可吸排含有大顆粒固本和長纖維雜質液體。

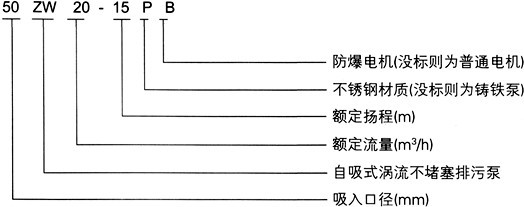

ZW型自吸式無堵塞排污泵型號意義：



ZW型自吸式無堵塞排污泵工作條件：



 1、環境溫度≤50℃，相對濕度<95%，介質溫度運≤80℃，特殊要求可達200℃。

 2、介質PH值鑄鐵材質6-9，不銹鋼為2-13。

 3、自吸式排污泵介質重度不超過1240kg/m3。

 5、自吸高度不能超過規定值4.5-5.5米，吸入管長度為≤10米為宜。

 5、通過能力懸浮顆粒直徑為泵口徑的60%，纖維長度為泵口徑的5倍。



ZW型自吸式無堵塞排污泵工作原理：



      ZW型自吸式無堵塞排污泵,主要由泵體, 葉輪、后蓋、機械密封、泵軸、軸承座、進口閥、氣液分離管、加水閥門、進、排接管等組成。泵的結構見圖。

      ZW型自吸式無堵塞排污泵的工作原理：泵體內設有儲液腔，并通過上方的回流孔和下方的循環孔與泵工作腔相通，構成泵的軸向加流外混式系統。泵停止工作后，泵內腔已儲有一定容積的液體。當泵起動時，有關當局內的儲液在葉輪的作用下，夾帶著空氣被向上拋出，液體通過氣液分離管的網格回流到工作腔，氣體被排出泵外，使泵內形成一定的真空度，達到自吸的作用。

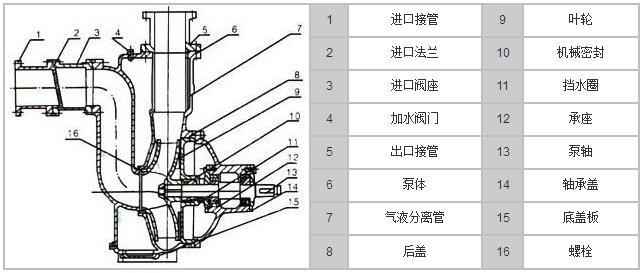

ZW型自吸式無堵塞排污泵結構圖：

 ZW型自吸式無堵塞排污泵的使用：



    1、使用前，應檢查泵的旋轉方向是否正確，轉動是否靈活。

    2、擰開泵體上方的加液螺塞，加滿儲液，然后旋緊螺塞。以后開機不需再加注儲液。不應在泵儲液不足的情況下啟動運轉，否則泵不能正常工作，且易損壞機械密封。

    3、開機時，應先開啟出口流量控制閥，以便于自吸過程中的氣體排出。起動后，再調節好出口流量控制閥的開度，使壓力表讀數指到規定區域(各種泵型壓力控制范圍表)，避免泵在規定區域的下限范圍內工作，以防因軸功率過大而引起電動機過載燒壞或因流量過大而使泵產生汽蝕，影響泵正常運轉，使泵強烈振動和發出噪聲。

    4、運轉過程中，應經常檢查泵和電動機的溫升情況，如發現噪聲和其他不正常聲音時，應停機檢查，排除故障后方可再運行。

    5、停機時，應先要關閉出口流量控制閥，然后再停機，以免因虹吸作用導致泵體內儲液量的不足。

    6、定期進行加油、維護，如長期停止使用應將泵拆卸清洗上油，妥善保存。



 ZW型自吸式無堵塞排污泵使用注意事項：



  1.吸入管路越短越好，最長不超過10M。 　　

  2.此泵若用于抽吸較稠較粘的漿液后，需清洗泵腔，防止泵內留下沉淀物。 　　

  3.自吸泵第一次使用，仍需將泵腔灌滿水。 　　

  4.常規運行3000小時后，需對水泵進行拆檢保養，必要時更換不宜再用的易損件。

  5.此泵可定做直聯式，同心度高，穩定性增強，亦更為經濟，不過維修稍嫌麻煩。

  6.環境溫度≤45℃，介質溫度≤60℃。

  7.介質PH值鑄鐵泵為6～9，不銹鋼自吸泵為1～14。

  8.通過顆粒最大直徑為自吸泵口徑的60%，纖維長度為口徑的5倍。

  9.介質中雜質總重量不超過介質總重量的15%，介質比重不超過1240千克/立方米。
